Máquina enrolladora automática de alambre: cómo funciona y cómo elegir

Qué hace realmente una máquina bobinadora automática de alambre y por qué es importante

Una máquina bobinadora automática de alambre enrolla, mide y une alambre o cable en bobinas consistentes sin la intervención del operador entre ciclos. La máquina extrae el cable de un carrete de suministro, cuenta la longitud o el peso hasta un valor preestablecido, enrolla la bobina con una tensión controlada, ata o encinta el paquete, luego lo expulsa y comienza el siguiente ciclo, todo en un bucle continuo. Dependiendo del modelo, el tiempo de ciclo por bobina varía de 8 a 45 segundos , lo que significa que una sola máquina puede producir de 80 a 450 bobinas terminadas por hora. Ese nivel de producción es físicamente imposible a mano y es la razón central por la que los fabricantes invierten en automatización.

La categoría cubre una variedad de subtipos. Una unidad de bobinado básica maneja alambre blando en diámetros fijos. Las variantes de alta velocidad añaden brazos transversales servoaccionados para el bobinado en capas. Las líneas combinadas incluyen corte, decapado o etiquetado en línea. Una máquina enrolladora de resortes comparte algo de ADN mecánico (también dobla alambre en una forma helicoidal repetitiva), pero está diseñada para tolerancias dimensionales mucho más estrictas y fuerzas de recuperación elástica más altas, y generalmente funciona con alambre de aleación más dura de entre 0,1 mm y 20 mm de diámetro. Comprender estas distinciones ayuda a los compradores a encontrar la máquina adecuada para sus necesidades de producción reales.

Componentes centrales que definen el rendimiento de la máquina

Cada máquina bobinadora automática de alambre se construye alrededor de un pequeño conjunto de subsistemas. La calidad del diseño de cada subsistema determina el rendimiento, la calidad de la bobina y la confiabilidad a largo plazo.

Sistema de control de alimentación y tensión.

El alambre ingresa a la máquina a través de una unidad enderezadora y un juego de rodillos impulsores. El sistema de control de tensión, generalmente un brazo oscilante vinculado a un servo o cilindro neumático, mantiene constante la velocidad de alimentación del alambre y la contratensión, independientemente de la velocidad a la que se desenrolla el carrete de suministro. Una tensión inconsistente provoca variaciones en el diámetro de la bobina, vueltas sueltas o torceduras. Las máquinas premium mantienen la tensión dentro ±2% en todo el carrete desde la primera vuelta hasta la última. Los modelos económicos a menudo omiten la retroalimentación de tensión de circuito cerrado, que se vuelve visible como una variación del diámetro cuando el carrete de suministro cae por debajo del 20% de su capacidad.

Brazo enrollador o conjunto de husillo

El brazo enrollador gira alrededor de un mandril de diámetro fijo o regulable. En una máquina de un solo brazo, un brazo tiende el cable en una sola pasada; en una unidad de brazo doble o de brazo giratorio, dos brazos opuestos se alternan para reducir a la mitad el tiempo del ciclo. El diámetro del mandril establece el diámetro interior (ID) de la bobina terminada. Los mandriles ajustables, generalmente accionados neumáticamente, permiten un cambio rápido entre tamaños de bobina sin cambios de herramientas, lo cual es fundamental para los fabricantes subcontratados que ejecutan múltiples SKU por turno. El rango de ID típico en una máquina bobinadora de alambre automática de rango medio es 80 mm a 500 mm , aunque las máquinas especiales tienen un tamaño tan pequeño como 30 mm para cables de instrumentos.

Sistema de medición

La longitud de la bobina se mide mediante un codificador giratorio en el rodillo impulsor o mediante un sensor láser que cuenta el desplazamiento del cable. Se prefiere la medición basada en el peso, utilizando una celda de carga en línea, para aplicaciones donde el peso de la bobina, no la longitud, determina el precio de venta (común en cables empaquetados al por menor). La medición de longitud basada en codificador logra una precisión de ±0,1% a ±0,5% dependiendo de la resolución del codificador y del deslizamiento del rodillo impulsor. Para cables de alto valor, como fibra óptica o coaxial, ±0,1% o mejor es el umbral aceptable.

Unidad de encuadernación

Una vez que se completa el bobinado, se debe asegurar la bobina. Los tres métodos de unión comunes son: envoltura con cinta termosellada, aplicación con lazos giratorios y bandas con velcro o tiras de plástico. Los sistemas de termosellado son rápidos (menos de 2 segundos por bobina) y producen una apariencia minorista limpia. Las unidades de amarre por torsión son más lentas pero no requieren cinta consumible. Las bandas de fleje son estándar para bobinas industriales pesadas de más de 5 kg. La unidad de encuadernación es el punto de mantenimiento más frecuente en las líneas de alta producción; los cabezales de encuadernación de las unidades de cinta normalmente necesitan mantenimiento preventivo cada 500.000 a 800.000 ciclos .

Máquina enrolladora automática de alambre vs. Máquina enrolladora de resortes : Diferencias clave

Los dos tipos de máquinas a menudo se confunden porque ambas enrollan el cable en formas helicoidales. En la práctica, la intención de su diseño, las especificaciones de los cables y las tolerancias de salida difieren sustancialmente.

Una máquina enrolladora de resortes utiliza un conjunto de herramientas de conformado (una punta de enrollado, una herramienta de paso y cortadores de conformado de extremos) para producir piezas con características mecánicas precisas del resorte. La máquina debe compensar la recuperación elástica, que varía según la dureza y el diámetro del alambre. Las máquinas enrolladoras de resortes CNC hacen esto automáticamente mediante retroalimentación de circuito cerrado. Una máquina bobinadora automática de alambre no tiene un desafío equivalente: enrolla alambre suave y dúctil que mantiene su forma sin compensación de recuperación elástica. Por lo tanto, la complejidad de las herramientas y el coste unitario de una máquina bobinadora de resortes son significativamente mayores: una bobinadora de resortes CNC para alambre fino comienza en aproximadamente $40,000USD , mientras que una máquina bobinadora automática de alambre para cables eléctricos de nivel básico comienza alrededor $8,000 a $15,000 USD .

Velocidad de producción y rendimiento: cómo se ven realmente las cifras

Las especificaciones de velocidad en los catálogos de máquinas pueden resultar engañosas sin contexto. Los fabricantes indican la velocidad máxima de bobinado en metros por minuto (m/min), pero la producción de bobina terminada por hora depende en gran medida del tamaño de la bobina, el método de encuadernación y si el corte se realiza en línea o fuera de línea.

Consideremos un escenario típico: un fabricante necesita bobinas de 50 metros de cable eléctrico de 2,5 mm², unidas con cinta adhesiva, con una etiquetadora automática en línea. A una velocidad de bobinado de 80 m/min, cada bobina de 50 metros requiere aproximadamente 37,5 segundos de tiempo de bobinado. Agregue 2 segundos para encuadernar cinta y 1,5 segundos para aplicar etiquetas, y el tiempo total del ciclo es de aproximadamente 41 segundos, lo que da como resultado aproximadamente 88 bobinas por hora . Cambie eso a bobinas de 100 metros: el bobinado tarda 75 segundos, el encuadernado y el etiquetado tardan 3,5 segundos, el ciclo total es de 78,5 segundos; ahora la salida es 46 bobinas por hora .

Esto ilustra por qué el tamaño de la bobina es tan importante como la velocidad de la máquina al calcular el retorno de la inversión. Una segunda máquina en la misma línea de producción duplica la producción a aproximadamente entre un 60% y un 70% del costo de la primera máquina (no es necesario duplicar la enderezadora, el soporte del carrete de suministro ni la infraestructura del gabinete de control).

Ahorro en mano de obra del operador

El bobinado manual de alambre por parte de un trabajador experimentado produce aproximadamente de 40 a 60 bobinas por hora para bobinas pequeñas (menos de 25 m) y de 20 a 35 bobinas por hora para bobinas más grandes (50 a 100 m), y la fatiga reduce la producción entre un 15 y un 25% en un turno de 8 horas. Una máquina bobinadora de alambre automática mantiene su velocidad nominal durante todo el turno sin variaciones relacionadas con la fatiga. Con una tarifa de mano de obra de $18/hora y un ciclo de automatización que reemplaza 1,5 puestos FTE por máquina, una máquina de rango medio que cuesta $25 000 se amortiza en menores de 14 meses en una operación de dos turnos, una cifra consistente con los estudios de retorno de la inversión publicados por varias asociaciones de la industria de alambres y cables.

Industrias y aplicaciones donde se utilizan máquinas bobinadoras automáticas de alambre

La máquina aparece en una gama sorprendentemente amplia de industrias, cada una con requisitos de rendimiento específicos.

• Fabricantes de alambres y cables eléctricos. — el segmento de usuarios más grande. Empaquetado de conductores de cobre en longitudes estándar de venta minorista (10 m, 25 m, 50 m, 100 m) para los mercados de cableado residencial y de edificios. La apariencia de la bobina y el peso constante son requisitos clave.
• Productores de cables de telecomunicaciones — enrollado de conjuntos de cables de datos, coaxiales y de fibra óptica. La precisión de la longitud es fundamental porque los clientes compran y cortan bobinas; un error de longitud del 0,5% en un tambor de 500 m cuesta un producto medible.
• Proveedores de mazos de cables para automóviles — subconjuntos de cables precortados y enrollados entregados justo a tiempo a las líneas de montaje. El tiempo de ciclo y la velocidad de cambio dominan aquí las decisiones de compra.
• Suministro agrícola y de construcción. — alambre galvanizado para cercas, alambre de púas y alambre para balas enrollados en pesos fijos (normalmente 5 kg, 10 kg, 25 kg por bobina). Los sistemas de medición basados ​​en el peso son estándar en este segmento.
• Fabricantes de cables de extensión y accesorios para herramientas eléctricas — enrollar cables multiconductores terminados con enchufes moldeados, lo que requiere máquinas que acomoden conectores que pasan a través del camino de bobinado.
• Fábricas de resortes y sujetadores. — Además de las máquinas enrolladoras de resortes dedicadas, estas instalaciones a menudo cuentan con máquinas enrolladoras de alambre automáticas separadas para empaquetar alambre para resortes en bruto comprado a granel para su procesamiento posterior.

Cómo seleccionar la máquina bobinadora automática de alambre adecuada para su línea de producción

Con frecuencia, los compradores especifican demasiado o menos las máquinas al centrarse en un solo parámetro (normalmente la velocidad de bobinado) e ignoran los problemas de compatibilidad que crean problemas reales después de la instalación. Una evaluación estructurada que utilice los siguientes criterios evita los errores de adquisición más comunes.

Tipo de cable y rango de diámetro

Defina toda la gama de diámetros de alambre y materiales que la máquina debe manejar, no solo su producto principal actual. Una máquina dimensionada para conductores de cobre de 1,5 a 6 mm² realiza el trabajo hoy en día, pero si la mezcla de productos se expande para incluir 10 mm² o 16 mm², la máquina existente puede carecer del torque o la holgura necesaria para el mandril. Confirme que el sistema de tensión de la máquina pueda manejar tanto el cable más rígido como el más flexible del rango planificado sin necesidad de reconfiguración.

Tamaño de bobina y rango de peso

El diámetro interior, el diámetro exterior y el ancho de la bobina deben estar todos dentro de la envoltura mecánica de la máquina. Para bobinas pesadas (más de 8 kg), confirme que el sistema de expulsión de la máquina y el transportador (si está incluido) estén clasificados para esa carga. Las bobinas que caen desde un eyector subestimado desarrollan envolturas sueltas al impactar, lo cual es una queja de calidad común que se remonta a una especificación mecánica insuficiente, no a un error del operador.

Método de medición

Elija entre medición basada en longitud (codificador) y basada en peso (celda de carga) según cómo sus clientes especifiquen el producto. Venta por metros: utilizar codificador. Vender por kilogramo o libra: use celda de carga. Algunas máquinas ofrecen ambas cosas en una configuración híbrida, lo que resulta útil para instalaciones que atienden a clientes minoristas (peso) y comerciales (longitud) de la misma línea.

Compatibilidad del sistema de encuadernación

Haga coincidir el sistema de encuadernación con su estándar de embalaje y cadena de suministro de consumibles. Las unidades de cinta termosellada utilizan rollos de cinta patentados: verifique que la máquina acepte anchos de cinta estándar disponibles comercialmente (generalmente 12 mm o 19 mm) o que su proveedor tenga en existencia el tamaño patentado a un precio competitivo. Las unidades de amarre por torsión no requieren consumibles especiales, pero agregan de 1 a 3 segundos por ciclo en comparación con la unión con cinta.

Sistema de control e integración

Las modernas máquinas bobinadoras automáticas de alambre utilizan controles basados en PLC (las series Siemens S7 y Mitsubishi FX son las más comunes en equipos fabricados en China; Allen-Bradley en máquinas ensambladas en América del Norte). Confirme que el idioma de la HMI coincida con el idioma de sus operadores: una sorprendente cantidad de máquinas llegan con interfaces solo en chino que requieren una reprogramación costosa. Para la integración de Industria 4.0, verifique si la máquina admite OPC-UA o Modbus TCP para exportar datos de producción a sistemas MES.

Soporte posventa de proveedores

Una máquina bobinadora de alambre que funciona en dos turnos produce más de 300.000 bobinas por año . El desgaste del cabezal de unión, la calibración del codificador y el reemplazo de la correa de transmisión son eventos de mantenimiento de rutina, no excepcionales. Antes de la compra, confirme el plazo de disponibilidad de las piezas, la capacidad de diagnóstico remoto del proveedor y si hay técnicos de servicio locales disponibles en su región. Las máquinas de proveedores sin soporte regional pueden permanecer inactivas durante 2 a 6 semanas esperando piezas, lo que borra meses de ahorro en mano de obra.

Problemas comunes de calidad y sus causas fundamentales

Comprender los modos de falla de las máquinas bobinadoras automáticas de alambre ayuda tanto a los compradores a evaluar los equipos como a los gerentes de producción a diagnosticar problemas sin tiempos de inactividad innecesarios.

• Variación del diámetro de la bobina entre bobinas. – casi siempre se debe a un control inconsistente de la tensión. Verifique los límites de recorrido del brazo oscilante, la presión neumática al cilindro tensor y el desgaste del rodillo enderezador.
• Deriva de longitud a lo largo de una tirada de producción — deslizamiento del codificador en el rodillo impulsor, generalmente causado por el desgaste de la superficie del rodillo o la acumulación de desechos. Limpiar el rodillo y comprobar el acoplamiento del codificador soluciona el 80% de los casos.
• Envolturas exteriores sueltas — presión de sujeción insuficiente durante el encuadernado, retracción del mandril demasiado rápida antes de que se complete el encuadernado o impacto de expulsión de la bobina. Ajuste el tiempo de permanencia de encuadernación y la velocidad de retracción del mandril en secuencia.
• Fallos de encuadernación de cintas — la exposición a la humedad del rollo de cinta provoca fallas en el adhesivo; La variación de la temperatura del termosellado provoca que no se pegue o se queme. Guarde la cinta en condiciones climáticas controladas y calibre la temperatura del sellador trimestralmente.
• Cable retorcido al inicio de la bobina — el extremo del hilo conductor no es capturado correctamente por el gancho del mandril o la abrazadera antes de comenzar el bobinado. Este es un problema de configuración durante el cambio, no una falla de la máquina: los operadores requieren capacitación sobre la secuencia de sujeción.

Descripción general de precios: qué esperar en diferentes niveles de presupuesto

Los precios de las máquinas bobinadoras automáticas de alambre abarcan una amplia gama. Los siguientes niveles reflejan los precios de mercado a partir de 2024 para máquinas destinadas al embalaje de cables eléctricos de volumen medio.

Las máquinas fabricadas en China dominan el segmento de entre 8.000 y 35.000 dólares y ofrecen especificaciones competitivas. Las máquinas europeas y japonesas (especialmente de fabricantes de Alemania, Italia y Japón) se concentran en el nivel de 40.000 dólares y normalmente ofrecen tolerancias más estrictas, mejor documentación y redes de servicios regionales más sólidas. Para compradores en América del Norte o Europa que compran a proveedores chinos, teniendo en cuenta el flete, los derechos de importación (actualmente 7,5–25% dependiendo del código HS y el estado del acuerdo comercial), y los costos de instalación son esenciales para una comparación precisa del costo total.

Máquinas enrolladoras de resortes en contexto: cuando en su lugar necesita un conformado de alambre de precisión

Si su aplicación implica producir resortes (de compresión, extensión, torsión o planos) en lugar de empaquetar cables eléctricos, una máquina enrolladora de resortes es la categoría de equipo correcta. Los criterios de selección y las pruebas de rendimiento difieren completamente de los de una máquina bobinadora de alambre automática.

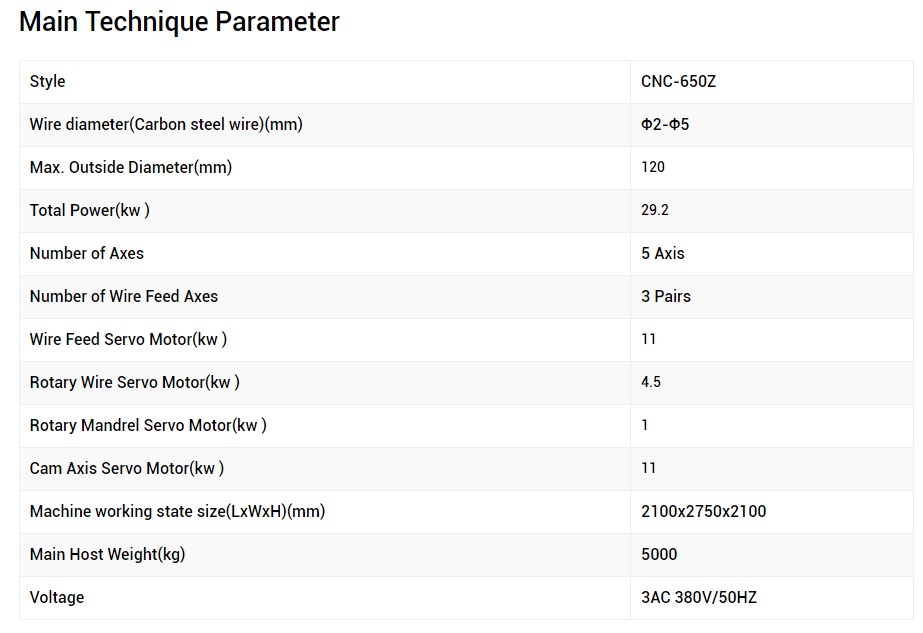

Una máquina bobinadora de resortes CNC produce resortes alimentando alambre trefilado o pretemplado a través de un conjunto de herramientas de conformado bajo control por computadora. La máquina ajusta el paso, el diámetro exterior y la configuración final en tiempo real según el programa de pieza. Las máquinas enrolladoras de resortes CNC de alta gama, como las de Wafios (Alemania), Itaya (Japón) o Simco (Taiwán), logran repetibilidad dimensional de ±0,02 milímetros en diámetro exterior y ±0,1 mm en longitud libre, lo que los hace adecuados para resortes de válvulas de automóviles, componentes de dispositivos médicos y resortes de actuadores aeroespaciales.

Un desafío clave compartido tanto para las máquinas bobinadoras de alambre automáticas como para las máquinas enrolladoras de resortes es la consistencia de la alimentación del alambre. Ambos dependen de una alimentación de alambre precisa para producir resultados consistentes. En una máquina bobinadora de resortes, la inconsistencia en la alimentación produce una variación de longitud o paso que no pasa la inspección dimensional. En una máquina bobinadora de alambre, se produce una variación de longitud de bobina a bobina que genera quejas de los clientes. La solución de ingeniería es la misma (rodillos de alimentación servocontrolados de circuito cerrado), lo que explica por qué la transferencia de tecnología entre las dos categorías de máquinas se ha acelerado durante la última década.

Las instalaciones que fabrican resortes y productos de alambre enrollado (como los proveedores de componentes automotrices OEM que también administran su propio suministro de subcomponentes de alambre) deben presupuestar dos líneas de máquinas separadas. Intentar utilizar una máquina enrolladora de resortes para empaquetar alambre blando o una máquina enrolladora de alambre automática para la producción de resortes da como resultado mala calidad, desgaste excesivo de las herramientas y frustración del operador.

Programa de mantenimiento y costos típicos de consumibles

El mantenimiento planificado de una máquina bobinadora de alambre automática es sencillo. El siguiente cronograma refleja las recomendaciones de los fabricantes y la experiencia de campo de fábricas de cables eléctricos de alta producción.

• Diariamente: Limpie los restos de alambre de los rodillos enderezadores y del pivote del brazo enrollador; inspeccione el recorrido de la cinta adhesiva para ver si hay acumulación de adhesivo; Verifique las lecturas de presión neumática.
• Semanal: Lubrique los cojinetes del brazo de bobinado y el eje impulsor; verificar la lectura del codificador con la longitud medida de la bobina en 5 bobinas de muestra; Verifique el desgaste del sello del cilindro de retracción del mandril.
• Mensual: Reemplace la superficie del rodillo impulsor si la profundidad del desgaste excede los 0,3 mm; calibrar celdas de carga (máquinas de medición de peso); Inspeccione la brida giratoria o el cabezal de la cinta para ver si hay cuchillas de corte desgastadas.
• Anualmente: Reemplazo completo de rodamientos en el brazo enrollador; recalibración del codificador del servomotor; Reemplazo de batería del PLC; Inspección completa del circuito neumático.

Los costos anuales de consumibles para una máquina que funciona en dos turnos incluyen aproximadamente $1,200–$2,500 en cinta para encuadernación (suponiendo una cinta de 18 mm con entre 180 000 y 200 000 bobinas por año), entre 300 y 600 dólares en reemplazos de rodillos impulsores y entre 150 y 400 dólares en sellos y accesorios neumáticos. Costo total de mantenimiento anual para una máquina mantenida adecuadamente en este perfil operativo. $2,000–$4,000 USD , o aproximadamente entre el 8% y el 16% del precio de compra original de la máquina por año, un costo manejable en relación con los ahorros de mano de obra generados.

Preguntas frecuentes

¿Puede una máquina bobinadora automática de alambre manejar cables blindados o blindados?

Sí, siempre que el sistema de tensión y el mandril de la máquina estén dimensionados para el cable más rígido. El cable blindado tiene un radio de curvatura mínimo significativamente mayor que el cable conductor estándar; verifique siempre con la rigidez mínima del cable especificada para la máquina, no solo con el diámetro. Algunas máquinas diseñadas para cables flexibles no pueden generar suficiente par de bobinado para enrollar cables blindados sin sobrecargar el motor. Confirme las clasificaciones de potencia del motor (normalmente de 2,2 a 7,5 kW para máquinas de rango medio) con la fuerza de enrollado requerida del cable.

¿Cuál es la diferencia entre una máquina bobinadora y una máquina rebobinadora?

Una máquina bobinadora produce bobinas terminadas para venta minorista o distribución a partir de un suministro a granel. Una máquina rebobinadora transfiere alambre de un tambor o carrete grande a otro, generalmente para cambiar el formato del carrete o combinar o dividir tamaños de lotes. Algunas máquinas realizan ambas funciones con un cambio de modo en la configuración del PLC. Para la mayoría de las aplicaciones de embalaje, una máquina bobinadora de alambre automática dedicada es más apropiada porque sus sistemas de encuadernación y expulsión están optimizados para la salida de la bobina terminada.

¿Es posible ejecutar varios tamaños de bobinas en una máquina por turno?

En máquinas con almacenamiento de recetas en el PLC, cambiar entre tamaños de bobina es cuestión de seleccionar la receta correcta y ajustar el diámetro del mandril si es necesario. La recuperación de recetas tarda menos de 60 segundos; El ajuste del mandril en sistemas neumáticos tarda entre 2 y 5 minutos. Las máquinas sin almacenamiento de recetas requieren el reingreso manual de todos los parámetros, lo que demora entre 10 y 20 minutos e introduce un riesgo de error de ingreso por parte del operador. Para instalaciones que utilizan más de dos o tres tamaños de bobinas por turno, el almacenamiento de recetas es una característica no negociable.

¿Qué certificaciones debo buscar al comprar?

Se requiere la marca CE para las máquinas vendidas en el Espacio Económico Europeo y verifica el cumplimiento de la Directiva de Maquinaria (2006/42/EC). Para los compradores norteamericanos, busque la certificación UL o CSA en el panel eléctrico. Los fabricantes chinos suministran cada vez más máquinas con la marca CE para la exportación: verifique que la certificación haya sido emitida por un organismo notificado acreditado, no autodeclarado. Solicitar la Declaración de Conformidad y expediente técnico constructivo como parte del contrato de compra. Para industrias con requisitos de seguridad específicos (cable adyacente a alimentos, cable de ensamblaje de dispositivos médicos), pueden aplicarse certificaciones adicionales.

¿Cómo se relaciona una máquina bobinadora de resortes con el equipo bobinador de alambre en una planta de fabricación?

En las plantas que producen tanto resortes como productos de alambre empaquetados, una máquina enrolladora de resortes y una máquina enrolladora automática de alambre coexisten como líneas completamente separadas. Comparten el material de entrada común (cable), pero sirven a procesos posteriores completamente diferentes. La máquina enrolladora de resortes alimenta la línea de ensamblaje de resortes o de tratamiento térmico; La máquina bobinadora automática de alambre alimenta el almacén de productos terminados o la zona de expedición. Es posible capacitar a los operadores en ambos tipos de máquinas, pero requiere tiempo de capacitación dedicado, ya que la lógica de ajuste, los puntos de control de calidad y las prioridades de mantenimiento difieren sustancialmente entre los dos.
