Máquina enrolladora automática de alambre: tipos, usos y guía de compra

Qué hace realmente una máquina bobinadora automática de alambre y por qué es importante

Una máquina bobinadora automática de alambre enrolla alambre, cable, cuerda o materiales alargados similares en bobinas uniformes sin requerir una entrada manual continua. La máquina controla el diámetro de la bobina, el número de capas, el paso y la tensión del bobinado a través de ajustes programables, produciendo bobinas terminadas que son consistentes en forma, peso y distribución de tensión interna. Esto se traduce directamente en menos rechazos, un rendimiento más rápido y un menor costo laboral por unidad, razón por la cual los fabricantes de los sectores eléctrico, automotriz, de resortes y de embalaje tratan estas máquinas como una inversión básica en lugar de una actualización de lujo.

La diferencia entre el bobinado manual y el automático no es simplemente la velocidad. Un operador capacitado que enrolle alambre de cobre a mano podría lograr entre 200 y 400 bobinas por turno, según el calibre del cable y el peso objetivo de la bobina. Una máquina bobinadora automática de alambre de rango medio que ejecuta alambre de cobre de calibre 24 puede completar 1.200 a 3.000 bobinas por turno , con una variación de peso entre bobinas mantenida dentro de ±1%. Ese nivel de consistencia es casi imposible de mantener manualmente durante un período de 8 horas.

Más allá de la velocidad bruta, la máquina elimina la fatiga del trabajador como variable. Las lesiones repetitivas por enrollamiento, en particular la tensión en la muñeca y el hombro, están bien documentadas en instalaciones que dependen de métodos manuales. La automatización elimina ese riesgo por completo y, al mismo tiempo, libera al personal para tareas que realmente requieren juicio.

Tipos de máquinas principales y lo que las separa

La categoría "máquina bobinadora automática de alambre" cubre varias arquitecturas de máquina distintas. Comprender estas diferencias evita costosos desajustes entre la capacidad de la máquina y los requisitos de producción.

Bobinador rotatorio

El bobinador giratorio utiliza un brazo giratorio o volante que enrolla el alambre alrededor de un mandril estacionario o que gira lentamente. Este diseño maneja perfiles de alambre redondos, planos y rectangulares con igual confiabilidad. Los bobinadores rotativos son comunes en el devanado de transformadores, la producción de bobinas de motores y la fabricación de solenoides. Las velocidades de bobinado suelen oscilar entre 200 y 2500 RPM, según el diámetro del alambre y la geometría de la bobina. El diseño giratorio es especialmente eficaz para bobinas estrechas y cerradas donde la separación de capas y la precisión del cruce son fundamentales.

Bobinador transversal

La bobinadora transversal mantiene estacionario el punto de alimentación de alambre mientras el mandril gira y se mueve axialmente. Un mecanismo transversal controlado por CNC tiende el cable en patrones helicoidales precisos, lo cual es esencial para bobinas multicapa donde la distribución de tensión interna afecta el rendimiento final de la bobina. Este tipo se encuentra frecuentemente en líneas de máquinas enrolladoras de resortes donde las bobinas de alambre prebobinado alimentan las estaciones de formación posteriores, y en el bobinado de carretes de cable para conectores industriales.

Enrollador toroidal

Los bobinadores toroidales enrollan el cable alrededor de un núcleo en forma de rosquilla en lugar de un mandril cilíndrico. Estas máquinas están especializadas en transformadores toroidales e inductores utilizados en electrónica de potencia. La calidad del devanado en máquinas toroidales afecta directamente la uniformidad de la inductancia y el rendimiento del blindaje electromagnético. Una máquina bobinadora toroidal de alta gama logra ángulos de bobinado de ±0,5 grados en cada capa, una tolerancia que el bobinado manual no puede alcanzar.

Bobinadora CNC servoaccionada

Las máquinas bobinadoras CNC servoaccionadas integran retroalimentación en tiempo real de los sistemas codificadores para ajustar la velocidad, la tensión y el paso del bobinado sobre la marcha. Estas máquinas pueden almacenar cientos de programas de bobinas y alternar entre ellos con un tiempo de inactividad mínimo. Para entornos de producción que ejecutan calibres de alambre mixtos o especificaciones de bobina variables en un solo turno, el bobinador CNC elimina el tiempo de inactividad por cambio que de otro modo se acumularía en varias horas por semana. La recuperación del programa y la compensación automática de la tensión son las ventajas operativas que definen a esta clase.

Parámetros técnicos clave y cómo leerlos

Comprar o especificar una máquina bobinadora de alambre automática requiere evaluar un conjunto de parámetros interdependientes. La optimización de uno a menudo restringe el otro, por lo que comprender las relaciones evita la sobreespecificación en algunas áreas y la subespecificación en otras.

El control de la tensión merece especial atención. El alambre que llega a una máquina bobinadora de resortes con una tensión interna inconsistente produce resortes con longitud libre variable y características de carga-deflexión. Una máquina bobinadora automática bien especificada que alimente una línea de producción de resortes debería mantener la variación de tensión del alambre por debajo ±3% en toda la bobina desde la primera hasta la última capa . Lograr esto requiere un bailarín de tensión servocontrolado en lugar de un bailarín pasivo con resorte.

La relación entre el bobinado de alambre y el bobinado de resorte

El enrollado de alambre y el enrollado de resorte son procesos relacionados pero distintos. Comprender dónde se superponen y dónde divergen evita errores en la selección incorrecta de máquinas y en el diseño de líneas de producción.

Una máquina bobinadora de alambre automática produce una bobina terminada como producto final: la bobina en sí se envía a un cliente o se almacena como inventario. Por el contrario, una máquina enrolladora de resortes utiliza alambre como entrada y lo deforma bajo una fuerza controlada para producir un resorte helicoidal con paso, diámetro y longitud libre definidos. La máquina enrolladora de resortes es la máquina formadora; La máquina bobinadora de alambre puede ser su proveedor previo de bobinas de alambre prebobinado.

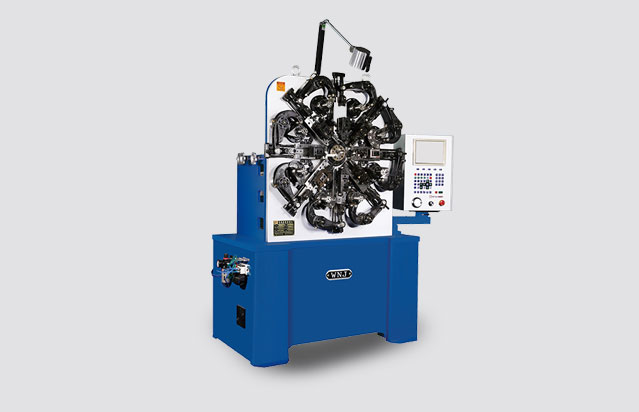

Sin embargo, algunos diseños de máquinas borran intencionadamente esta distinción. Máquinas enrolladoras de resortes CNC con sistemas integrados de enderezamiento de alambre y control de tensión incorporan muchos de los mismos subsistemas que una máquina bobinadora de alambre automática dedicada. En las instalaciones que producen resortes de pequeño diámetro a partir de alambre fino (0,1 mm a 0,8 mm), la función de bobinado de alambre a menudo se integra directamente en la línea de la máquina enrolladora de resortes para evitar el paso de manipulación por separado. Esta integración reduce el daño del cable causado por el rebobinado y mantiene constante el historial de tensión desde la etapa de trefilado hasta la etapa de formación del resorte.

En la producción de resortes para automóviles en gran volumen, donde una sola línea podría producir entre 80.000 y 150.000 resortes de válvula por turno, la distinción vuelve a ser importante. En esos volúmenes, Máquinas bobinadoras de alambre dedicadas que funcionan 24 horas antes que la línea de bobinado de resortes. cree un stock de reserva que permita que las máquinas enrolladoras de resortes funcionen sin detenerse para cambiar el carrete de alambre. Las bobinadoras se convierten en el elemento impulsor de todo el sistema de producción.

Industrias que dependen de máquinas bobinadoras automáticas de alambre

Las máquinas bobinadoras automáticas de alambre aparecen en una amplia gama de industrias, cada una de las cuales impone diferentes demandas en cuanto a la geometría de la bobina, el material del alambre y la tasa de rendimiento.

Fabricación eléctrica y electrónica

Los fabricantes de motores requieren bobinas de alambre de cobre con un número de vueltas y una tensión de capa constantes para armaduras, estatores y devanados de campo. Una desviación de incluso el 2% en la resistencia de la bobina (causada por una tensión inconsistente del cable durante el bobinado) da como resultado una pérdida de eficiencia detectable en los motores terminados. Los fabricantes de transformadores necesitan bobinas con valores de inductancia definidos, que dependen directamente de la precisión del recuento de vueltas y de la consistencia del aislamiento entre capas. Las máquinas bobinadoras automáticas de este sector suelen funcionar con codificadores de precisión que cuentan las revoluciones con una precisión de 0,01 vueltas.

Fabricación de primavera

Los fabricantes de resortes utilizan máquinas enrolladoras automáticas de alambre para preparar carretes de alambre para las líneas de máquinas enrolladoras de resortes. La máquina bobinadora debe entregar alambre con un conjunto consistente (el grado de deformación permanente del proceso de bobinado anterior) para que la máquina bobinadora de resortes pueda producir resortes con recuperación elástica predecible. El acero inoxidable, el alambre musical y las aleaciones de cromo-vanadio requieren diferentes perfiles de tensión de bobinado para lograr niveles de ajuste aceptables. Una máquina bobinadora de resortes alimentada con alambre mal enrollado produce resortes con variación libre de longitud que requiere una inspección del 100%, un costo de calidad costoso que se remonta directamente a la calidad del bobinado del alambre.

Arnés de cables automotrices

Los productores de arneses de cables para automóviles enrollan conjuntos de cables terminados en carretes compactos para entregarlos justo a tiempo a las plantas de ensamblaje de vehículos. En esta aplicación, la máquina bobinadora automática de alambre debe manejar cables multiconductores con diámetros exteriores de hasta 20 mm, aplicando una tensión de bobinado constante sin deformar la geometría del cable ni dañar las clavijas del conector preinstaladas en los extremos del cable. Algunas máquinas bobinadoras de arneses incluyen sistemas de visión que detectan la posición del conector antes de que comience el bobinado, deteniendo el ciclo si un conector está fuera de posición.

Fabricación de dispositivos médicos

Las guías médicas, las bobinas de refuerzo de catéteres y el bobinado de suturas quirúrgicas requieren máquinas bobinadoras automáticas capaces de manejar alambres muy finos (a menudo de 0,05 mm a 0,3 mm de diámetro) con acabados superficiales que no toleran los rayones inducidos por las guías. Las máquinas bobinadoras compatibles con salas blancas con carcasas con filtro HEPA y guías de alambre recubiertas de cerámica o PTFE son requisitos estándar en este sector. Los requisitos de trazabilidad significan que cada bobina debe llevar un registro de la velocidad de bobinado, la tensión y la identificación del operador, lo que impulsa la adopción de máquinas bobinadoras conectadas a la Industria 4.0 con registro automático de datos.

Producción de alambres y cables de acero

Las fábricas de alambre de acero y los productores de cables enrollan el producto terminado para su envío en pesos de bobina que van desde madejas minoristas de 5 kg hasta carretes industriales de 2000 kg. En el extremo pesado, la máquina bobinadora automática de alambre debe aplicar una contratensión controlada para evitar que la bobina colapse bajo su propio peso. Los cabezales de bobinado orbitales que distribuyen el cable en un patrón en forma de ocho son comunes en este segmento porque el patrón superpuesto produce bobinas estables que pueden manipularse y transportarse sin núcleos protectores.

Niveles de automatización y opciones de integración

Las máquinas bobinadoras automáticas de alambre están disponibles en un espectro de niveles de automatización. El nivel correcto depende del volumen de producción, la complejidad de la combinación de productos y el presupuesto de capital disponible.

• Bobinadores semiautomáticos manejan el ciclo de bobinado automáticamente pero requieren que un operador retire las bobinas terminadas, instale mandriles vacíos y enhebre el alambre para cada carrete nuevo. Adecuado para volúmenes bajos a medianos con alta variedad de productos.
• Bobinadores totalmente automáticos con extracción robótica de bobinas. utilice un brazo robótico o un eyector neumático para retirar las bobinas terminadas del mandril y depositarlas en un transportador o en un contenedor de recolección. La intervención del operador se reduce a cambios de spool y manejo de excepciones.
• Líneas automáticas de bobinado con encintado o agrupamiento integrado agregue una estación aguas abajo que envuelva el serpentín terminado con cinta, tubo termorretráctil o bridas antes de la descarga. Esto elimina un paso de agrupación manual independiente que a menudo se convierte en un cuello de botella en la producción.
• Sistemas de bobinado en línea integrados con líneas de trefilado o recocido Capture el alambre directamente del proceso de producción en bobinas sin un paso de manipulación separado. Estos sistemas eliminan los riesgos de calidad asociados con el rebobinado y al mismo tiempo maximizan la eficiencia del espacio.
• Bobinadoras conectadas a MES/ERP reciba órdenes de producción digitalmente, cargue automáticamente el programa de bobinado correcto y publique los datos de la bobina completada en el sistema de ejecución de fabricación. En instalaciones que ejecutan cientos de SKU, esta conectividad elimina los errores de selección manual de programas, una fuente sorprendentemente común de desperdicio en entornos de producción mixta.

El cálculo del ROI para mejorar el nivel de automatización normalmente se centra en la reducción de los costos laborales y la mejora de la tasa de desperdicio. Una máquina bobinadora totalmente automática que reemplace dos estaciones semiautomáticas podría costar entre un 40% y un 60% más por adelantado, pero recuperaría la diferencia en 18 meses si se suman el ahorro de mano de obra y la reducción de los costos de inspección.

Máquina enrolladora de alambre versus máquina enrolladora de resortes: una comparación lado a lado

Los compradores a veces confunden estos dos tipos de máquinas, especialmente cuando compran equipos por primera vez. La siguiente comparación aclara sus funciones.

Seleccionar la máquina adecuada: una lista de verificación práctica

Antes de acercarse a un proveedor, completar la siguiente lista de verificación de especificaciones reduce el riesgo de comprar una máquina que no cumple con las especificaciones para sus demandas de producción o excede las especificaciones con características que nunca utilizará.

1. Defina el tipo de cable y el rango de diámetro. Enumere todos los materiales y calibres de alambre que enrollará. Si su rango abarca más de 10:1 de diámetro (por ejemplo, de 0,3 mm a 3 mm), confirme que la máquina pueda manejar el rango completo sin reemplazar la guía.
2. Establezca los requisitos de geometría de la bobina. Especifique el rango de diámetro interior, el rango de diámetro exterior y el ancho de la bobina (o longitud para bobinas estilo carrete). Incluya la tolerancia más estricta que necesite, no sólo la media.
3. Cuantificar el objetivo de rendimiento. Exprese esto como bobinas por hora, metros por hora o kilogramos por turno, lo que sea más relevante para su planificación de producción. Incluya la demanda máxima, no solo la demanda promedio.
4. Identificar la frecuencia de cambio. Si cambia las especificaciones de la bobina más de dos veces por turno, dé prioridad a las máquinas con sistemas de mandril de cambio rápido y alta capacidad de almacenamiento de programas.
5. Verifique la compatibilidad descendente. Si las bobinas terminadas alimentan directamente una máquina bobinadora de resortes, confirme que los niveles de juego de cables y los perfiles de tensión cumplan con los requisitos de entrada de la máquina de resortes. Solicite datos de prueba de consistencia de tensión al proveedor de la máquina bobinadora.
6. Evaluar los requisitos de integración. Determine si la máquina necesita comunicarse con MES, ERP o sistemas de calidad. Confirme los protocolos de comunicación disponibles (OPC-UA, Ethernet/IP, Profibus, Modbus) antes de la compra.
7. Evaluar disponibilidad de servicio y repuestos. Para máquinas con sistemas de control patentados, confirme la capacidad de servicio local del proveedor y el tiempo de entrega típico de repuestos. Un plazo de entrega de seis semanas para un servoaccionamiento crítico es inaceptable en un entorno de producción de gran volumen.

Defectos comunes de bobinado y sus causas fundamentales

Incluso las máquinas bobinadoras automáticas de alambre bien especificadas producen defectos cuando los parámetros del proceso varían o los componentes consumibles se desgastan. Reconocer la relación defecto-causa reduce el tiempo de diagnóstico.

Jaula para pájaros (bucles de alambre alejados del cuerpo de la bobina)

El enjaulamiento ocurre cuando la tensión del bobinado es insuficiente para presionar cada vuelta contra la anterior. Las causas principales incluyen un punto de ajuste de tensión del bailarín demasiado bajo, pastillas de freno de tensión desgastadas o un diámetro del cable en el extremo inferior de la tolerancia del orificio guía. Aumentar la tensión entre un 10% y un 15% y reemplazar los componentes de la guía desgastados generalmente resuelve este defecto en un ciclo de bobina.

Cruce de capas (el cable salta sobre el límite de la capa)

El cruce de capas ocurre cuando el tiempo de inversión transversal está ligeramente desviado, lo que permite que el cable cruce el punto límite previsto. Las máquinas CNC resuelven esto mediante el ajuste de parámetros del software. En máquinas más antiguas con sincronización mecánica, la sincronización de las levas debe ajustarse físicamente, un proceso que lleva de 30 a 90 minutos y requiere un técnico experimentado.

Variación del peso de la bobina entre ciclos.

Cuando el peso de la bobina varía más que la tolerancia aceptable entre bobinas consecutivas del mismo programa, la causa más común es un despegue inconsistente del cable del carrete de suministro, particularmente cuando el carrete de suministro está casi vacío y la contratensión cambia. La instalación de un carrete de compensación activa que mantenga una contratensión constante independientemente del diámetro del carrete elimina esta fuente de variación. La variación del peso de la bobina por encima del ±2% generalmente provoca el rechazo por parte de los clientes que utilizan el alambre en espiral como materia prima para la máquina enrolladora de resortes. , ya que el juego de cables variable afecta directamente la longitud libre del resorte.

Rayado de superficie en alambre enrollado

Los rayones en la superficie del alambre visibles a simple vista indican desgaste del orificio guía. Las guías cerámicas utilizadas con alambre de acero suelen durar entre 800 y 1200 horas antes de que se produzca un desgaste que provoque rayones. Las guías de carburo de tungsteno duran entre 3000 y 5000 horas en las mismas condiciones, pero cuestan entre 4 y 6 veces más por unidad. Para los alambres de cobre y aluminio, que son blandos y se rayan fácilmente, la inspección del orificio guía debe ser parte de la lista de verificación diaria previa al turno.

Prácticas de mantenimiento que prolongan la vida útil de la máquina

Las máquinas bobinadoras automáticas de alambre en entornos de producción continua acumulan entre 6.000 y 8.000 horas de funcionamiento al año. Sin un mantenimiento sistemático, el desgaste de los cojinetes, la erosión de las guías y la degradación del sistema de transmisión reducen esto a 3000 a 4000 horas antes de la primera falla importante. El costo del tiempo de inactividad no planificado en una máquina bobinadora de alta velocidad suele oscilar entre 500 y 2000 dólares por hora, si se incluye la pérdida de producción.

• Diariamente: Limpie las virutas y residuos de alambre de los orificios guía, revise el pivote tensor para ver si está atascado, inspeccione la trayectoria del alambre en busca de rebabas o bordes afilados que puedan dañar el aislamiento del alambre.
• Semanal: Lubrique el tornillo de avance transversal, verifique la condición del collar del mandril, verifique la precisión de la lectura del codificador con respecto a un estándar de longitud de bobina conocido.
• Mensual: Reemplace los insertos de guía de manera proactiva independientemente del desgaste visible en aplicaciones de alta precisión, verifique el estado de las escobillas del servomotor (en unidades tipo escobillas), calibre el sistema de medición de tensión con una celda de carga de referencia.
• Anualmente: Inspección y reemplazo completos de los rodamientos del husillo si la medición de vibración excede el umbral OEM, respaldo del sistema de control y verificación del firmware, calibración completa de todos los sistemas de medición según estándares trazables.

El mantenimiento predictivo mediante sensores de vibración en los cojinetes del husillo y monitoreo de temperatura en los servoaccionamientos identifica fallas entre 2 y 4 semanas antes de que provoquen paradas no planificadas. Para las máquinas que ejecutan producción crítica, esta inversión en monitoreo de condición se amortiza en el primer evento de falla evitado.

Preguntas frecuentes sobre las máquinas bobinadoras automáticas de alambre

¿Puede una máquina manejar alambre de cobre y de acero?

Sí, pero se requieren cambios de herramientas. El alambre de acero necesita materiales guía más duros (carburo de tungsteno en lugar de cerámica) y una mayor capacidad de fuerza de tensión. Si ambos materiales están en producción regular, especifique una máquina con rango de tensión y sistema de guía que cubra ambos, e incorpore el cambio de guía al procedimiento de cambio de producto estándar.

¿Cuál es el período de recuperación típico al reemplazar el bobinado manual por una máquina automática?

En instalaciones que producen más de 500 bobinas por turno, los períodos de recuperación de la inversión de 12 a 24 meses son típicos cuando el costo de la máquina, la instalación y la capacitación se comparan con el ahorro de costos laborales y la reducción de desechos. Las instalaciones con costos laborales más altos o gastos generales de inspección significativos ven la recuperación de la inversión en el extremo más corto de ese rango.

¿Una máquina bobinadora automática de alambre requiere un operador dedicado?

En los modelos totalmente automáticos, un operador puede supervisar de dos a cuatro máquinas simultáneamente. El papel del operador pasa del bobinado activo a la carga de carretes, el muestreo de calidad y la gestión de excepciones. Las máquinas semiautomáticas requieren más atención del operador (normalmente un operador por máquina), pero aun así eliminan los aspectos físicamente más exigentes del bobinado manual.

¿En qué se diferencia una máquina bobinadora de alambre de una máquina bobinadora de alambre?

Los términos se utilizan a menudo indistintamente en la industria. Técnicamente, "enrollar" se refiere a formar un anillo suelto o una madeja de alambre, mientras que "enrollar" se refiere a enrollar el alambre en un carrete, bobina o núcleo. En la práctica, ambos términos aparecen en los catálogos de proveedores para la misma categoría de equipo. Al evaluar a los proveedores, céntrese en las especificaciones técnicas de la máquina en lugar de en la terminología utilizada en el nombre del producto.

¿Es práctico enrollar alambre preestañado o esmaltado sin dañar el revestimiento?

Sí, siempre que la máquina esté configurada correctamente. El alambre esmaltado requiere orificios guía pulidos y ajustes de tensión en el extremo inferior del rango aceptable para evitar la abrasión. El alambre preestañado es más tolerante, pero debe manipularse con guías limpias y libres de contaminación de hierro para evitar reacciones galvánicas en la superficie durante el almacenamiento. Muchas operaciones de bobinado de transformadores utilizan alambre esmaltado en máquinas bobinadoras automáticas a velocidades de 800 a 1500 RPM sin daños detectables en el recubrimiento.
