¿Cómo funciona una máquina dobladora? Guía para doblar resortes

Cómo funciona una máquina dobladora: el principio básico

Una máquina dobladora funciona aplicando una fuerza controlada a una pieza de trabajo (generalmente metal, alambre o tubo) para deformarla en un ángulo o forma específica sin cortar ni soldar. La máquina utiliza una combinación de un punzón (matriz superior), una matriz (matriz inferior) y un tope trasero para posicionar y doblar el material con precisión repetible. La mecánica fundamental se basa en exceder el límite elástico del material para que se deforme permanentemente, mientras se mantiene por debajo de su resistencia a la tracción para evitar fracturas.

En términos prácticos, cuando el punzón desciende dentro de la matriz, obliga a la chapa o al alambre a adaptarse a la geometría de la matriz. El ángulo alcanzado depende de la profundidad de penetración, del ancho de apertura de la matriz y de las características de recuperación elástica del propio material. Las modernas máquinas dobladoras CNC controlan todas estas variables digitalmente, lo que permite tolerancias tan estrictas como ±0,1° en el ángulo de plegado y ±0,1 mm en el posicionamiento del tope posterior.

Existen varios métodos de doblado primarios en uso industrial, cada uno de ellos adecuado para diferentes materiales y volúmenes de producción:

• Doblado al aire: El punzón empuja el material hacia el interior del troquel sin tocar fondo. El ángulo final depende de la profundidad de penetración del punzón. Este es el método más flexible y representa más del 60% de las operaciones de plegadoras en todo el mundo.
• Tocar fondo (flexión del fondo): El punzón introduce el material completamente en el troquel, logrando ángulos muy precisos. La recuperación elástica es mínima porque el material está completamente comprimido. Requiere más tonelaje, normalmente entre 3 y 5 veces más que el doblado con aire.
• Acuñación: El método de mayor presión, donde el punzón y la matriz comprimen el material hasta alcanzar un retorno elástico cercano a cero. Se utiliza para tolerancias extremadamente estrictas, a menudo en la fabricación de componentes médicos o aeroespaciales.
• Doblado de rollos: Tres rodillos curvan gradualmente la hoja o placa en arcos o cilindros. Común en la fabricación de tuberías y estructuras de acero.
• Doblado por tracción rotativa: Utilizado principalmente para tubos y perfiles. Una matriz de sujeción sostiene el tubo mientras una matriz de curvatura gira alrededor de un centro fijo, dándole forma al tubo. Esencial para curvas de radio estrecho en tubos de escape y jaulas antivuelco.

Componentes clave dentro de una máquina dobladora

Comprender lo que hace cada pieza ayuda a los operadores a solucionar problemas y optimizar la calidad de la producción. Cada máquina dobladora, independientemente del tipo, comparte un conjunto común de componentes mecánicos y de control.

El marco y la cama

El bastidor de la máquina es una estructura de acero soldado o fundido que absorbe las fuerzas de flexión sin deformarse. En prensas plegadoras grandes con capacidad de 400 toneladas o más, la plataforma se desvía considerablemente bajo carga, a veces entre 0,3 y 0,5 mm en un tramo de 4 metros. Las mejores máquinas utilizan sistemas de coronación (mecánicos o hidráulicos basados ​​en cuñas) para compensar esta deflexión y mantener la consistencia del ángulo en toda la longitud de la pieza.

El carnero (viga superior)

El ariete lleva la herramienta superior (punzón) y es impulsado hacia abajo mediante cilindros hidráulicos, accionamientos servoeléctricos o excéntricas mecánicas. Las plegadoras servoeléctricas, ahora estándar en los talleres de chapa de precisión, logran una repetibilidad de posicionamiento de ±0,01 mm — significativamente mejor que los diseños hidráulicos convencionales, que normalmente alcanzan ±0,04 mm.

Herramientas: perforar y troquelar

El radio de la punta del punzón, el ancho de apertura del troquel (apertura en V) y el radio del hombro del troquel afectan directamente la calidad del plegado. Una regla estándar es que la abertura en V debe ser de 6 a 10 veces el espesor del material. Por ejemplo, para doblar acero dulce de 3 mm normalmente se utiliza una matriz en V de 20 a 24 mm. El uso de una matriz demasiado estrecha provoca un adelgazamiento y agrietamiento excesivo del material; Un troquel demasiado ancho aumenta la recuperación elástica y reduce la precisión del ángulo.

Sistema de tope trasero

El tope trasero es un tope motorizado que posiciona el material con precisión antes de cada curva. Los modernos topes traseros de múltiples ejes (normalmente de 4 a 6 ejes) permiten el control CNC tanto de la profundidad como de la altura, lo que permite producir piezas con bridas complejas de forma automática sin reposicionamiento manual. La precisión del tope posterior determina directamente la tolerancia de la longitud de la brida, que en prensas plegadoras CNC en buen estado oscila entre ±0,1 y ±0,2 mm.

Controlador CNC

Las máquinas dobladoras modernas ejecutan controladores CNC dedicados (Delem, Cybelec o sistemas patentados) que almacenan programas de doblado, calculan el tonelaje requerido, compensan la recuperación elástica y coordinan el movimiento de múltiples ejes. La programación fuera de línea a través del software CAD/CAM (por ejemplo, Radan, Solidobras Bend) permite a los ingenieros desarrollar secuencias de plegado en una computadora y transferirlas directamente a la máquina, lo que reduce el tiempo de configuración entre un 40 % y un 70 % en comparación con la programación manual de prueba y error.

como un Dobladora de resortes Works

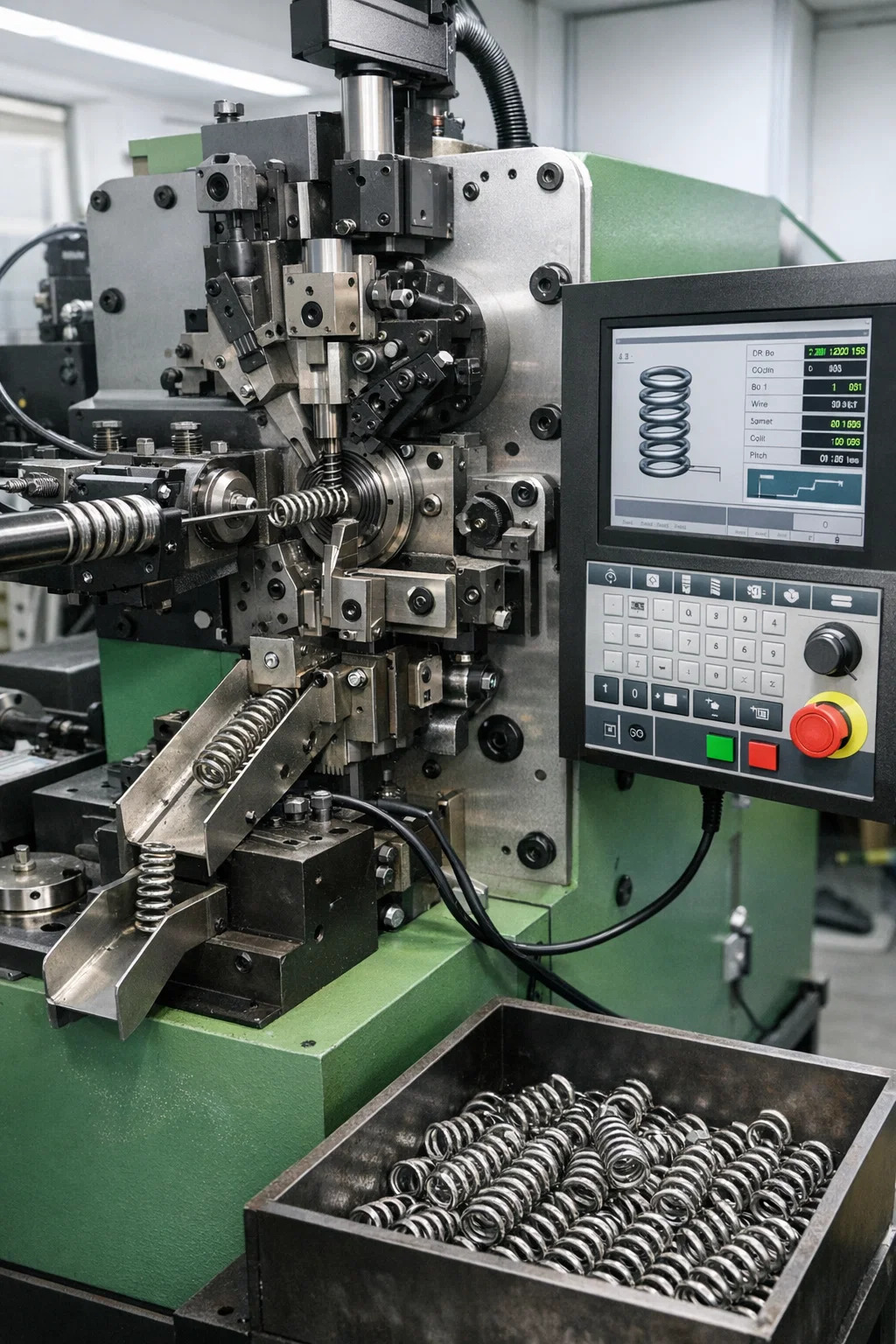

Una máquina dobladora de resortes es un tipo especializado de máquina dobladora diseñada específicamente para formar alambre o material plano en resortes y formas similares a resortes, incluidos resortes helicoidales, resortes de torsión, resortes de compresión, resortes de extensión y formas de alambre personalizadas. A diferencia de las plegadoras de chapa estándar, una máquina dobladora de resortes funciona con pasadores dobladores giratorios, levas ajustables y un mecanismo de alimentación de alambre que trabajan en conjunto para dar forma continua al alambre a medida que se alimenta a través de la máquina.

El ciclo de trabajo fundamental de una máquina dobladora de resortes CNC pasa por las siguientes etapas:

1. Alimentación de alambre: Los rodillos de alimentación servoaccionados hacen avanzar el alambre desde un carrete hasta una longitud exacta. La precisión del avance en las máquinas modernas alcanza ±0,02 mm por ciclo.
2. Doblado/enrollado: Los pasadores para doblar o las herramientas para enrollar aplican fuerza lateral al cable que avanza, envolviéndolo alrededor de un eje de bobinado o a través de una serie de puntos de flexión para formar la geometría deseada.
3. Control de tono: Una herramienta de paso se mueve axialmente para controlar el espacio entre las espiras en los resortes de compresión o extensión.
4. Corte: Una vez que el resorte alcanza su longitud programada, un cortador corta el alambre limpiamente y el resorte terminado se expulsa a un contenedor o transportador de recolección.

Las máquinas dobladoras de resortes CNC de alta velocidad suelen producir entre 30 y 200 resortes por minuto, según el diámetro del alambre y la complejidad del resorte. Algunas bobinadoras de gran volumen que utilizan alambre fino (0,1-0,5 mm) en el sector electrónico superan las 400 piezas por minuto.

Tipos de máquinas dobladoras de resortes

Las máquinas dobladoras de resortes vienen en varias configuraciones según el tipo de resorte y los requisitos de producción:

Springback: por qué es importante y cómo lo manejan las máquinas dobladoras

La recuperación elástica es uno de los desafíos más importantes en cualquier operación de doblado, ya sea en una prensa plegadora de chapa o en una máquina dobladora de resortes. Cuando una fuerza dobla el metal, sólo una parte de la deformación es plástica (permanente). La porción elástica se recupera una vez que se libera la fuerza, lo que hace que la pieza regrese a su forma original. Para las láminas de acero dulce comunes, los ángulos de recuperación elástica suelen oscilar entre 1° y 5°, mientras que los aceros de alta resistencia y el acero inoxidable pueden recuperarse entre 6° y 12° o más.

Las máquinas dobladoras de resortes enfrentan una versión especialmente aguda de este problema. Todo el producto se define por su recuperación elástica: un resorte de compresión, por ejemplo, debe almacenar y liberar energía de manera predecible, por lo que el proceso de enrollado debe tener en cuenta la recuperación elástica con precisión para lograr la longitud libre y la velocidad del resorte objetivo. Un resorte que retrocede más de lo programado será demasiado largo; uno que retroceda menos será demasiado corto y ambos fallarán las pruebas de carga.

Métodos de compensación utilizados en máquinas modernas

• Sobreflexión: La máquina se dobla intencionalmente más allá del ángulo objetivo, calculando el exceso requerido para compensar el rebote elástico. Los sistemas CNC almacenan valores de corrección de recuperación elástica específicos del material en sus bases de datos.
• Comentarios de medición de ángulo: Algunas plegadoras de alta gama incluyen sensores de ángulo ópticos o láser integrados (por ejemplo, el sistema CADMAN-Touch de LVD) que miden el ángulo real a mitad de carrera y ajustan la penetración del punzón en tiempo real.
• Compensación de la base de datos de materiales: Las máquinas dobladoras de resortes CNC almacenan tablas de corrección de recuperación elástica para cada material, diámetro y temperamento de alambre. Los operadores ingresan la especificación del material y la máquina ajusta automáticamente la posición del eje de bobinado y la presión de la herramienta de paso.
• Acuñación: La presión aplicada suficiente para deformar plásticamente casi toda la sección transversal del material elimina el retorno elástico casi por completo, pero requiere de 5 a 8 veces más fuerza que la flexión con aire.

Máquinas dobladoras CNC versus manuales: una comparación directa

La distinción entre dobladoras manuales y controladas por CNC va mucho más allá del precio. Cada uno tiene un contexto operativo específico donde ofrece el mejor rendimiento.

Específicamente para las máquinas dobladoras de resortes, los sistemas CNC dominan la producción de volumen medio a alto porque la geometría de la forma del alambre es casi imposible de replicar de manera consistente con ajustes manuales del pasador cuando las velocidades de ejecución exceden las 50 piezas por minuto. Las máquinas dobladoras de resortes manuales siguen siendo viables para trabajos de prototipos, talleres de reparación especializados y lotes muy pequeños de resortes de alambre de gran diámetro, donde el tiempo de preparación de la máquina eclipsa el tiempo de producción real.

Materiales procesados por máquinas dobladoras

Las máquinas dobladoras no dependen del material. Cada clase de material reacciona de manera diferente a las fuerzas de flexión y los parámetros de la máquina deben adaptarse en consecuencia.

Materiales de prensa plegadora de chapa

• Acero dulce (CR/HR): El material más comúnmente doblado. Límite elástico 250–350 MPa. Comportamiento indulgente con recuperación elástica moderada. Una lámina CR de 1 mm requiere aproximadamente entre 12 y 18 toneladas por metro de longitud de plegado.
• Acero inoxidable (304/316): Mayor resistencia (rendimiento 205–310 MPa) pero tasa de endurecimiento por trabajo sustancialmente mayor. Requiere entre 1,5 y 2 veces el tonelaje de acero dulce y produce más recuperación elástica. El radio de curvatura interior mínimo debe ser al menos 1 × el espesor del material para evitar grietas.
• Aluminio (5052, 6061): Menor resistencia pero más propenso a la recuperación elástica debido a un módulo elástico más bajo (~70 GPa frente a 200 GPa para el acero). 6061-T6 es notoriamente propenso a agrietarse en radios agudos; Para curvaturas complejas se prefieren los templados T4 o recocidos.
• Acero de alta resistencia (AHSS, HSLA): Límites elásticos de 550 a 1200 MPa. Recuperación elástica extremadamente alta (a menudo de 8° a 15° por curva de 90°). Requiere una cuidadosa selección de herramientas y, a menudo, estrategias de conformado dedicadas.

Materiales de alambre para máquina dobladora de resortes

• Alambre de resorte estirado en duro (ASTM A227): El caballo de batalla de la industria para resortes de compresión de uso general. Resistencia a la tracción 1200–2000 MPa según el diámetro.
• Cable de música (ASTM A228): La mayor resistencia a la tracción de los grados comunes de alambre para resortes (hasta 2350 MPa con 0,5 mm de diámetro). Se utiliza donde la vida a la fatiga y las propiedades mecánicas consistentes son críticas.
• Alambre de resorte inoxidable (302/304): Resistencia a la corrosión para aplicaciones de procesamiento de alimentos, marinas y médicas. Menor resistencia que el cable musical pero excelente durabilidad ambiental.
• Alambre de aleación de cromo-silicio/cromo-vanadio: Se utiliza para resortes de alta temperatura (resortes de válvulas, componentes de motores) donde las temperaturas de funcionamiento elevadas provocarían que el alambre de carbono simple se deforme.

Cómo seleccionar la máquina dobladora adecuada para su aplicación

Seleccionar la máquina equivocada es un error costoso. La máquina dobladora adecuada depende de al menos seis factores convergentes, y cada uno de ellos debe evaluarse en conjunto y no de forma aislada.

Material y espesor de la pieza de trabajo

Para chapa, las escalas de tonelaje requeridas con el límite elástico del material y el espesor al cuadrado . Duplicar el espesor del material aproximadamente cuadriplica el tonelaje requerido. Un taller que dobla principalmente acero dulce de 3 mm hasta 2500 mm de ancho necesita aproximadamente entre 100 y 160 toneladas de capacidad de plegadora. Si luego necesitan doblar acero inoxidable de 6 mm, esa misma pieza podría requerir 400 toneladas, superando con creces la capacidad nominal de la máquina.

Para trabajos con resortes, el rango de diámetro del alambre determina casi exclusivamente la selección de la máquina. Una máquina dobladora de resortes diseñada para alambre de 0,5 a 4 mm no puede procesar de manera confiable alambre de 8 mm sin correr el riesgo de sobrecargar el motor y romper la herramienta.

Geometría y complejidad de las piezas

Los dobleces 2D simples en láminas planas se pueden realizar con cualquier plegadora. Las piezas con relaciones de brida complejas, dobladillos doblados o ángulos negativos requieren herramientas descentradas, configuraciones de matrices especiales o manipulación robótica de piezas. Para formas de alambre con geometría 3D (ganchos, bucles y curvaturas multiplano), solo una máquina formadora de alambre CNC de múltiples ejes con 6 o más ejes controlados de forma independiente puede manejar el volumen de producción.

Volumen de producción

Un taller que produce 50 soportes personalizados por semana no tiene justificación para una plegadora CNC de $200,000 con cambiador automático de herramientas. Por el contrario, un fabricante de resortes que utiliza 500.000 resortes de compresión por mes no puede confiar en una bobinadora semiautomática: el tiempo de ciclo y el desgaste de las herramientas harán que los costos sean insostenibles. El análisis del punto de equilibrio muestra consistentemente que las máquinas dobladoras de resortes CNC amortizan su inversión en un plazo de 12 a 24 meses. a tasas de producción superiores a 50.000 piezas por mes en comparación con alternativas manuales o semiautomáticas.

Requisitos de tolerancia

Las piezas aeroespaciales y médicas requieren habitualmente ángulos de curvatura mantenidos en ±0,25° y longitudes de brida de ±0,1 mm. Lograr esto de manera confiable en una plegadora hidráulica sin retroalimentación de medición de ángulo es casi imposible en una producción completa. Para doblar resortes, las tolerancias de longitud libre de ±0,3 mm en un cuerpo de resorte de 50 mm exigen una máquina con una resolución de alimentación de alambre estable y una compensación de recuperación elástica consistente, lo que generalmente solo se puede lograr con bobinadores CNC servoaccionados.

Problemas comunes en las operaciones de plegado y sus causas fundamentales

Incluso las máquinas bien configuradas producen piezas defectuosas cuando no se controlan las variables. Los siguientes problemas son los que se reportan con más frecuencia en las operaciones de la plegadora y de la máquina dobladora de resortes.

Inconsistencia de ángulos en toda la longitud de la pieza

Si el ángulo de curvatura es correcto en el centro pero se abre hacia los extremos, la plataforma de la máquina se está desviando bajo carga. Una curva de 3 metros en una plegadora de 250 toneladas sin coronación activa puede mostrar una deflexión de 0,4 a 0,8 mm en el centro con respecto a los extremos, lo que se traduce en una variación del ángulo de 1° a 2°. La solución es una mesa de coronación hidráulica o mecánica o segmentos de herramientas más cortos que permiten el ajuste por sección.

Grietas en el radio de curvatura

El agrietamiento ocurre cuando la tensión de la fibra externa excede la capacidad de elongación del material. Las causas comunes incluyen el uso de un radio de punzón más pequeño que el mínimo recomendado para el material (para el aluminio 6061-T6, el radio interior mínimo suele ser de 1,5 a 2 veces el espesor del material), el doblado en la dirección de la fibra de la lámina laminada o el uso de material endurecido de operaciones de conformado anteriores. Girar la pieza 90° con respecto a la dirección de rodamiento a menudo elimina el agrietamiento en materiales límite.

Variación de la longitud libre del resorte en la flexión del resorte

La dispersión de la longitud libre en los resortes de producción (p. ej., ±1 mm en un objetivo de ±0,3 mm) generalmente se remonta a una de tres causas: la variación del diámetro del alambre entre bobinas que excede la tolerancia para la que se calibró la máquina, cambios impulsados por la temperatura en la dureza del material en tiradas de producción largas o rodillos de alimentación desgastados que se deslizan de manera intermitente. Reemplazo de los insertos del rodillo de alimentación cada 300 a 500 horas de funcionamiento es un mantenimiento preventivo estándar en talleres de primavera de gran volumen.

Torsión en piezas de alambre formadas

La torsión se desarrolla cuando la tensión residual en la bobina de alambre no se libera uniformemente a medida que el alambre avanza a través de la máquina. Un enderezador de alambre (rotativo o de rodillos) montado entre el carrete de alambre y los rodillos de alimentación retira el conjunto de bobinas antes de formarlo. La mayoría de las configuraciones de máquinas dobladoras de resortes de producción incluyen un enderezador de 7 o 9 rodillos como equipo estándar.

Requisitos de seguridad para operar máquinas dobladoras

Las máquinas dobladoras, en particular las plegadoras hidráulicas con capacidad de 100 toneladas o más, generan fuerzas capaces de aplastar las manos y causar lesiones fatales. Las normas de seguridad no son opcionales en ningún entorno operativo profesional.

• Cortinas de luz y sistemas de seguridad láser: Las plegadoras modernas utilizan sistemas AOPD (Dispositivo de protección optoelectrónico activo): cortinas láser que detienen el ariete inmediatamente si la mano del operador ingresa a la zona de peligro. El Fiessler AKAS II y sistemas similares detectan obstrucciones de hasta 14 mm a velocidades de cierre de hasta 10 mm/s.
• Control a dos manos: En máquinas sin seguridad óptica avanzada, un requisito de activación con dos manos mantiene las manos del operador alejadas de la zona de herramientas durante la carrera de potencia.
• Equipos de protección personal: Los requisitos mínimos en la mayoría de las jurisdicciones son guantes resistentes a cortes (EN388 nivel 4 o superior), calzado de seguridad y protección ocular contra rebabas metálicas.
• Protección de la máquina dobladora de resortes: Debido a que las máquinas dobladoras de resortes expulsan piezas a gran velocidad y el alambre puede latir si se rompe bajo tensión, se requiere protección perimetral completa con puertas de acceso entrelazadas. Las normas ISO 11161 y EN 13857 definen distancias mínimas de seguridad para dicha protección.
• Mantenimiento del sistema hidráulico: Una plegadora hidráulica con un sello con fugas puede hacer caer el ariete por gravedad. Las válvulas de seguridad anticaída (válvulas de retención directamente en el cilindro) son obligatorias en todas las máquinas modernas y deben inspeccionarse anualmente.

Prácticas de mantenimiento que prolongan la vida útil de la máquina dobladora

Una máquina dobladora en buen estado debería proporcionar entre 20 y 30 años de servicio productivo. Las máquinas desatendidas se deterioran rápidamente, produciendo piezas fuera de tolerancia y creando riesgos para la seguridad. Las siguientes prácticas de mantenimiento no son negociables en entornos de producción.

• Diariamente: Limpie las superficies de las herramientas para evitar rayar las puntas de los punzones y los hombros de los troqueles. Inspeccione las mangueras hidráulicas en busca de rozaduras o llantos. Revise los topes del tope trasero para ver si hay residuos que podrían colocar mal las piezas.
• Semanal: Verifique el nivel y el estado del líquido hidráulico. Inspeccione los codificadores lineales (si están instalados) en busca de contaminación. Verifique la precisión del posicionamiento del tope trasero con un comparador contra un tope de referencia.
• Mensual: Lubrique las guías del ariete, los tornillos de avance del tope posterior y los tornillos de bolas según el programa de engrase del fabricante. Compruebe si hay desgaste en los sistemas de sujeción de herramientas.
• Anualmente: Cambio completo de fluido hidráulico (normalmente ISO VG46 o VG68 según el clima). Inspeccionar los sellos del cilindro. Realice una calibración láser u óptica del sistema de referencia de ángulo de la máquina. Para las máquinas dobladoras de resortes, reemplace los pasadores dobladores y los ejes enrolladores que muestren un desgaste mensurable.

Las herramientas suelen ser el coste de mantenimiento recurrente más alto tanto en operaciones de prensa plegadora como de máquina dobladora de resortes. Las puntas de los punzones están desgastadas y melladas; Los hombros del troquel se erosionan por el contacto repetido del metal. Un solo juego de herramientas de plegadora de precisión para una máquina de 3 metros puede costar entre $3000 y $15 000, lo que hace que el almacenamiento adecuado (bastidores de herramientas, cubiertas protectoras) y los procedimientos de manipulación sean una medida directa de control de costos.
