Los resortes se fabrican enrollando, doblando o estampando alambre o tiras de metal en una forma que almacene y libere energía mecánica. El método más común es el bobinado: pasar alambre a través de un Máquina de resorte CNC que lo dobla alrededor de un mandril con un paso y un diámetro calculados con precisión. Para una producción de gran volumen, este proceso se ejecuta a velocidades de entre 50 y 400 piezas por minuto, según el tamaño y el material del resorte.
Ya sea que esté creando un prototipo de una sola pieza en un taller o ejecutando miles de unidades en un comercial máquina enrolladora de resortes , los pasos principales son los mismos: seleccionar el cable correcto, establecer la geometría, enrollar o formar el resorte, tratarlo térmicamente y terminar la superficie. Cada etapa tiene tolerancias que afectan directamente la carga del resorte, la vida a la fatiga y la consistencia dimensional.
Las secciones siguientes desglosan cada paso en detalle (con medidas reales, opciones de materiales y configuraciones de la máquina) para que pueda producir resortes que funcionen de manera confiable desde la primera bobina hasta la última.
Comprender qué tipo de resorte necesita determina el proceso de fabricación, las herramientas y la configuración de la máquina. Hay cinco categorías principales utilizadas en aplicaciones industriales y de consumo.
El tipo más común. El alambre redondo se enrolla en una hélice con un paso abierto para que el resorte se comprima bajo carga axial. Hecho en una bobina CNC maquina de resorte con ajustes de herramienta de paso. Las tolerancias de longitud libre suelen ser de ±1 a 2 % de la longitud nominal.
Enrollado con bobinas cerradas y tensión inicial para que las bobinas se presionen entre sí en reposo. La máquina de resorte forma ganchos en cada extremo inmediatamente después del bobinado. La geometría del gancho (giro completo, medio giro o extendido) se establece en el programa de la máquina.
Resiste la fuerza de rotación. Enrollado con espirales cerradas o abiertas, con patas que se extienden tangencialmente. un máquina de resorte de torsión dobla las patas en ángulos precisos, comúnmente 90°, 180° o ángulos personalizados dentro de ±1°.
Estampado o doblado a partir de tiras planas. Las ballestas para automóviles utilizan placas apiladas sujetas en el centro. Los resortes planos más pequeños para electrónica se estampan en prensas de matriz progresiva a velocidades de hasta 800 golpes por minuto.
Arandelas cónicas que se apilan en serie o en paralelo. Se forma cortando una arandela de una lámina y presionándola hasta formar un perfil cónico. La capacidad de carga varía dramáticamente con la altura del cono: una diferencia de altura de 1 mm puede cambiar la carga entre un 30% y un 50%.
La selección del material no es una conjetura opcional: la aleación incorrecta provocará fatiga prematura, falla por corrosión o desviación dimensional bajo la temperatura. La siguiente tabla cubre los materiales de resorte más comúnmente especificados en todas las industrias.
| Materiales | Estándar | Resistencia a la tracción | Temperatura máxima (°C) | Mejor para |
|---|---|---|---|---|
| Cable musical (alto carbono) | ASTM A228 | 1700-2400 MPa | 120 | Propósito general, ciclo alto |
| Alambre trefilado duro | ASTM A227 | 1200-1900 MPa | 120 | Cargas estáticas o de ciclo bajo |
| Acero inoxidable 302/304 | ASTM A313 | 1300-2000 MPa | 260 | Ambientes corrosivos |
| Acero inoxidable 316 | ASTM A313 | 1100-1800 MPa | 316 | Marina, exposición química |
| Cromo Silicio (SiCr) | ASTM A401 | 1900-2200 MPa | 245 | Resortes de válvulas de alta tensión |
| Inconel 718 | AM 5596 | 1240-1450 MPa | 700 | Aeroespacial, calor extremo |
| Bronce fosforado | ASTM B159 | 700–1100 MPa | 95 | Contactos eléctricos, no magnéticos. |
El cable musical (ASTM A228) cubre aproximadamente 70% de toda la producción de resortes de compresión en todo el mundo debido a su alta resistencia a la tracción y calidad superficial constante. Las aleaciones de cromo-silicio se utilizan cuando la tensión operativa supera el 45 % de la resistencia a la tracción o cuando el resorte realiza ciclos más de 10 millones de veces.
El diámetro del alambre determina la resistencia a la tracción: un alambre musical de 0,5 mm tiene una resistencia a la tracción cercana a los 2400 MPa, mientras que un alambre de 6 mm de la misma aleación cae a alrededor de 1700 MPa. Esta relación inversa está incorporada en cada ecuación de diseño de resortes y debe tenerse en cuenta antes de configurar la máquina de resortes.
Hacer funcionar una máquina de resortes sin calcular primero los parámetros clave es una manera de desperdiciar material y producir piezas fuera de especificaciones. Las siguientes fórmulas son la base de cada diseño de resorte de compresión.
Donde G = módulo de corte (~80.000 MPa para acero), d = diámetro del alambre, D = diámetro medio de la bobina, Na = número de bobinas activas. Un resorte de válvula de automóvil típico con d = 3,5 mm, D = 28 mm y Na = 8 produce una velocidad de alrededor de 28 N/mm.
C = D/d (índice de resorte). Los resortes con un índice inferior a 4 experimentan una alta concentración de tensión en la bobina interna; el factor de Wahl corrige el cálculo de la tensión cortante. La mayoría de los resortes están diseñados con C entre 6 y 12.
Nc = número de bobinas inactivas (cerradas), δ = paso × Na. Para un resorte de compresión con 2 extremos cerrados, Nc = 2. La longitud libre establece directamente la posición de parada de la máquina durante el bobinado en un Máquina enrolladora de resortes CNC .
La longitud sólida es la altura comprimida cuando todas las bobinas se tocan. Siempre verifique que la deflexión de trabajo mantenga el resorte al menos un 15% por encima de la longitud sólida para evitar un fraguado permanente. Muchos operadores de máquinas de resortes utilizan esto como verificación de espacio mínimo.
Antes de programar un maquina de resorte , verifique que el diseño pase tres controles: (1) la tensión máxima bajo carga se mantiene por debajo del 45% de la resistencia a la tracción para aplicaciones dinámicas; (2) el resorte no se pandea: los resortes delgados con relaciones Lf/D superiores a 4 son propensos a pandearse lateralmente; (3) la frecuencia natural es al menos 13 veces la frecuencia de funcionamiento para evitar resonancia. La omisión de cualquiera de estas comprobaciones provoca fallos en el campo, a menudo dentro de los primeros 100.000 ciclos.

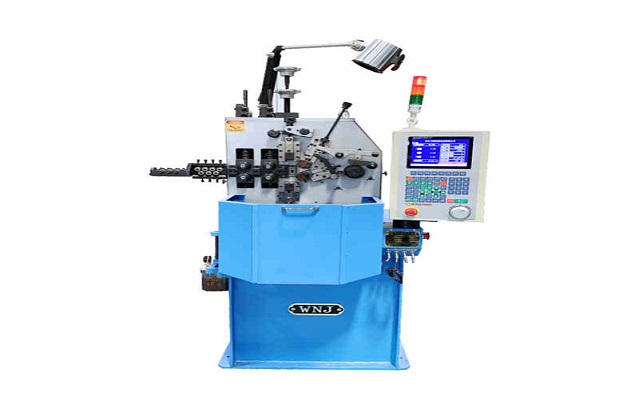

A maquina de resorte es un sistema de conformado controlado con precisión que toma alambre en bruto de un carrete y lo dobla hasta obtener un resorte terminado en una sola pasada continua. Las versiones modernas de CNC reemplazan los mecanismos de leva y palanca de las máquinas más antiguas con ejes servoaccionados que se pueden reprogramar en minutos. Comprender lo que sucede dentro de la máquina es esencial para solucionar problemas de deriva de diámetro, variación de paso y defectos de condición final.
El cable ingresa a través de un enderezador (una serie de rodillos colocados en ángulos alternos) que elimina el molde natural y la hélice del carrete. El enderezamiento inadecuado es la causa principal de la variación del diámetro de la bobina en la producción. la mayoría maquinas enrolladoras de resortes utilice planchas de pelo de 5 o 9 rodillos; Los cables más pesados de más de 6 mm pueden utilizar alimentadores de rodillos de presión motorizados con retroalimentación de torsión. La velocidad de avance determina directamente la velocidad de salida de la máquina: con un avance de 200 mm/s, un resorte de longitud libre de 30 mm tarda aproximadamente 0,15 segundos en enrollarse.
El punto de enrollado (un pasador o rodillo de carburo endurecido) desvía el alambre contra un mandril o hacia el aire libre para crear el diámetro de la bobina. Mover el punto de enrollado hacia adentro aumenta el diámetro; hacia afuera lo disminuye. La herramienta de paso controla el avance axial por revolución, estableciendo el ángulo de paso del resorte y, en última instancia, la longitud libre. en un Máquina de resorte CNC , ambos ejes actualizan su posición entre 500 y 1000 veces por segundo, lo que permite diámetros cónicos, paso variable y perfiles en forma de barril, todo dentro del mismo ciclo de viento.
Una vez alcanzado el número de bobinas programado, una cuchilla de corte corta el alambre limpiamente. El corte debe dispararse en el ángulo de rotación correcto para producir una geometría final consistente. Un tiempo de corte deficiente crea ganchos, rebabas o extremos aplastados que no permiten el rectificado o afectan la escuadra del resorte. Las máquinas de alta velocidad utilizan sistemas de corte neumáticos o servo con tiempos de respuesta inferiores a 5 milisegundos.
líder maquina de resorte Los fabricantes incluyen WAFIOS (Alemania), Itaya (Japón), Bamatec (Suiza) y numerosos fabricantes chinos. Una máquina bobinadora CNC de 4 ejes de gama media capaz de manejar alambre de 0,3 a 6 mm normalmente cuesta entre $40 000 y $120 000 USD, dependiendo de la velocidad y la configuración del eje.
La siguiente secuencia cubre la producción industrial de resortes de compresión, desde el alambre en bruto hasta la pieza terminada e inspeccionada. Los resortes de torsión y extensión siguen el mismo esqueleto con modificaciones en las etapas de conformado y tratamiento térmico.
El cable entrante se verifica con el certificado de material: tolerancia del diámetro (normalmente ±0,5 % para cables musicales), resistencia a la tracción, condición de la superficie y peso del carrete. El alambre con costuras superficiales, picaduras o diámetro fuera de tolerancia se rechaza antes de que llegue a la máquina. Una desviación del diámetro de solo el 2% cambia la tasa de resorte en aproximadamente un 8% (ya que la tasa aumenta con d⁴).
El operador carga el cable a través del enderezador y lo alimenta hasta el punto de bobinado. El programa CNC especifica: velocidad de alimentación de alambre, punto de ajuste del diámetro de la bobina, paso por revolución, recuento total de bobinas y posición de corte. Las muestras del primer artículo se bobinan a baja velocidad (normalmente entre el 10% y el 20% de la velocidad de producción) y se miden con respecto a la impresión. Se realizan ajustes a la posición del punto de bobinado, el ángulo de paso de la herramienta y el tiempo de corte hasta que todas las dimensiones estén dentro de la tolerancia.
Una vez aprobado el primer artículo, la máquina funciona a máxima velocidad de producción. Las tasas de salida varían según el tamaño del cable: Cable de 0,5 mm tendido a 200–400 resortes/minuto; Cables de 6 mm a 15–40 resortes/minuto . Se extraen muestras en proceso cada 500 a 1000 piezas y se verifica la longitud libre, el diámetro exterior y el número total de bobinas. Los sistemas de visión automática de las máquinas de gama alta comprueban cada pieza.
Los resortes recién enrollados llevan tensión residual del proceso de formación. El alivio de tensión elimina esto sin recristalizar la microestructura trabajada en frío del alambre. Para resortes de acero al carbono, esto significa 200–260 °C durante 20–30 minutos en un horno con cinta de malla o en un horno discontinuo. El acero inoxidable requiere entre 315 y 370 °C. Después del tratamiento, la longitud libre puede cambiar entre un 0,5% y un 2% a medida que se relaja la tensión residual; esto debe tenerse en cuenta en el programa de bobinado.
Los resortes de compresión con extremos cerrados se muelen en una amoladora de doble disco o en una amoladora giratoria para producir una superficie de apoyo plana. El esmerilado debe eliminar suficiente material para que la escuadra esté dentro de la tolerancia, normalmente menos de 1,5° de inclinación según la norma DIN 2096 / ISO 10243. El rectificado inferior deja un punto de contacto en lugar de un contacto total del rodamiento; el pulido excesivo corta las bobinas activas y reduce la tasa de resorte.
Los resortes de alta carga se comprimen hasta una altura sólida una o más veces para inducir una tensión residual de compresión favorable en la superficie interior de la bobina. Este proceso, llamado raspado o preajuste, acorta permanentemente el resorte entre un 1 y un 5 % de su longitud libre, pero aumenta la resistencia del resorte al fraguado permanente durante su vida útil. Los resortes de suspensión y los resortes de válvulas de los automóviles casi siempre se raspan antes del envío.
El granallado bombardea la superficie del resorte con pequeñas bolas de acero o cerámica a alta velocidad, creando una capa de tensión de compresión de 0,1 a 0,3 mm de profundidad. Esta capa resiste las grietas por fatiga de tracción que se inician en la superficie del alambre. El granallado puede prolongar la vida útil de la fatiga del resorte al 200–500% en aplicaciones de ciclo alto, como resortes de válvulas de motor que realizan ciclos 10⁸ veces o más.
Los resortes de acero al carbono sin una capa protectora se oxidarán en cuestión de semanas en ambientes húmedos. Los acabados comunes incluyen: electrozincado (5–12 µm), aceite de fosfato de zinc, recubrimiento en polvo o recubrimiento electrónico. Los resortes para entornos alimentarios, médicos o exteriores utilizan material base de acero inoxidable o revestimientos orgánicos adicionales. La fragilización por hidrógeno causada por el recubrimiento es un riesgo conocido: el horneado posterior a la placa a 190-220 °C durante 4 a 8 horas elimina el hidrógeno absorbido.
Cada lote de producción se somete a pruebas dimensionales y de carga. Un probador de resorte comprime el resorte en dos o tres longitudes definidas y registra la fuerza en cada punto. La tasa medida debe coincidir con la especificación de diseño dentro de ±10% para resortes generales o ±5% para resortes de precisión. El muestreo estadístico sigue las tablas AQL (normalmente AQL 1,0 o 1,5 para aplicaciones críticas), lo que significa que un lote de 1000 resortes requiere la inspección de 80 a 125 muestras.
Para la creación de prototipos, trabajos de reparación o pequeñas cantidades, es completamente posible fabricar un resorte de compresión o extensión funcional sin un resorte específico. maquina de resorte . Las herramientas son mínimas y el proceso es sencillo para cables de menos de 2 mm de diámetro.
Los resortes de cuerda manual no igualarán la consistencia dimensional de las piezas hechas a máquina. Espere una variación de longitud libre de ±3–5 % y una variación de diámetro de ±2–4 % cuando se enrolla a mano. Para cualquier cosa que requiera tolerancias más estrictas o más de 20 a 30 piezas, un máquina enrolladora de resortes es la solución práctica.
Incluso con un buen mantenimiento maquina de resorte , los defectos aparecen cuando la instalación se desvía o las propiedades del material varían. La siguiente tabla asigna los defectos más frecuentes a sus causas fundamentales y acciones correctivas.
| Defect | Causa probable | Acción correctiva |
|---|---|---|
| La OD aumenta gradualmente durante la carrera. | Punto de bobinado desgastado, tensión del carrete de alambre disminuyendo | Reemplace el punto de enrollado; agregar tensión de freno de alambre |
| Longitud libre demasiado corta | La herramienta de paso no avanza lo suficiente; recuento de bobinas incorrecto | Aumentar el desplazamiento de la herramienta de paso; verificar los recuentos del codificador |
| Extremos no cuadrados | Cierre de bobina final desigual; muela no plana | Ajuste la leva de la bobina final; rueda de amoladora de vestir |
| Grietas en la superficie del alambre | Costuras en alambre; Diámetro del mandril demasiado pequeño (tensión elevada) | Rechazar lote de cables; aumentar el índice de resorte (relación D/d) |
| Resortes enredados/entrelazados | OD demasiado grande en relación con el tono; ganchos finales en resortes de extensión | Reducir la DO; agregar divisores en la bandeja de salida |
| Tasa de primavera inconsistente | Variación de tono; diámetro del alambre fuera de tolerancia | Vuelva a comprobar la herramienta de paso; Apriete la especificación del lote de cables. |
| Extremo cortado con rebabas o afilado | Cuchillo de corte sin filo; ángulo de corte incorrecto | Afile o reemplace el cuchillo; ajustar el ángulo de la leva de corte |
Los resortes no son una pieza básica: pequeñas desviaciones dimensionales producen cambios significativos en la carga y la vida a fatiga. Las principales normas que rigen las tolerancias de los resortes son DIN 2095/2096 (compresión), DIN 2097 (extensión) y DIN 2194 (torsión). ISO 10243 e ISO 8458 también se aplican a las cadenas de suministro internacionales.
DIN 2095 define tres grados de tolerancia: Grado 1 (±0,5% de la longitud libre), Grado 2 (±1%), Grado 3 (±2%). Una máquina de resortes que produce piezas de Grado 1 con resortes de longitud libre de 80 mm debe contener ±0,4 mm, algo que se puede lograr en una máquina bobinadora CNC bien ajustada, pero no en máquinas de tipo leva más antiguas.
Las tolerancias en OD siguen el índice del resorte y el diámetro del alambre. Para un resorte típico con OD = 20 mm y d = 1,5 mm, la tolerancia de Grado 2 es de aproximadamente ±0,4 mm. moderno maquina de resorte Los sistemas con retroalimentación servo mantienen el diámetro exterior dentro de ±0,1 mm de forma rutinaria.
La cuadratura (perpendicularidad de la cara del extremo de la bobina con respecto al eje del resorte) se especifica como una desviación máxima en mm por 100 mm de longitud libre. DIN 2096 Grado 2 permite 3 mm por 100 mm. Los resortes para ensamblajes de precisión (resortes de válvulas, resortes de instrumentos) requieren menos de 1 mm por 100 mm.
La tasa de resorte se prueba en una celda de carga en dos longitudes definidas. La tolerancia suele ser de ±10 % para resortes comerciales y ±5 % para resortes de precisión. Los resortes de suspensión de automóviles a menudo se mantienen a una tasa de ±3% y ±1% de longitud libre, lo que requiere pruebas del 100% en máquinas automatizadas de tasa de resorte.
Pasar de un prototipo de cuerda manual o una máquina manual de un solo turno a una producción completa requiere una planificación en torno a tres variables: capacidad de la máquina, logística de materiales e infraestructura de inspección.
Utilice el siguiente cálculo: si necesita 500.000 resortes por mes y su máquina enrolladora de resortes funciona a 80 resortes/minuto, necesita aproximadamente 104 horas-máquina por mes. Con 22 días laborables y 8 horas por turno, una sola máquina en un turno produce 192 horas-máquina al mes, dentro de su capacidad. Pero cuando se tiene en cuenta el tiempo de preparación (30 a 60 minutos por cambio), el tiempo de inactividad por mantenimiento (5 a 8 % del tiempo total para una máquina con buen mantenimiento) y el tiempo de aprobación del primer artículo, la capacidad efectiva cae a aproximadamente 160 a 170 horas útiles. Planifique una utilización real del 75 al 80 % al cotizar la capacidad de producción.
Con 500.000 resortes al mes con un resorte de 30 mm de longitud libre y alambre de 1,5 mm, se consumen aproximadamente 15.000 metros de alambre al mes, alrededor de 130 a 160 kg, dependiendo de la densidad de la aleación. Comprar alambre en bobinas de 100 kg en lugar de bobinas de 500 kg puede reducir el costo del material entre un 8% y un 15%. Confirme la compatibilidad del carrete con su maquina de resorte El sistema de pago antes de realizar pedidos de grandes cantidades.
La inspección 100% manual a 500.000 piezas por mes no es práctica. Los sistemas de visión automatizados para el diámetro del resorte, la longitud libre y el estado del extremo verifican entre 60 y 120 resortes por segundo y detectan defectos en tiempo real. Los probadores de carga en línea verifican la tasa de resorte en cada pieza. El costo de capital para una celda de inspección completamente automatizada oscila entre $25 000 y $80 000 USD, pero se amortiza rápidamente cuando las tasas de desperdicio caen del 1 al 2 % a menos del 0,1 %.
