Los resortes de torsión almacenan y liberan energía rotacional al girar alrededor de un eje en lugar de comprimirse o estirarse en línea recta. Este único principio mecánico los convierte en la opción preferida cuando se necesita una fuerza de rotación controlada, un movimiento de cierre automático o un contrapeso equilibrado. Las puertas de garaje, las pinzas para la ropa, las trampas para ratones, los componentes de suspensión de vehículos, los interruptores eléctricos y los sistemas de contrapeso industriales dependen de resortes de torsión para convertir la torsión almacenada en movimiento utilizable. El rasgo definitorio de un resorte de torsión es que la carga se aplica en los extremos de la bobina, generando torque en lugar de empuje o tracción lineal, razón por la cual los ingenieros los seleccionan específicamente para mecanismos rotacionales o tipo bisagra en lugar de amortiguación axial o tareas de tensión pura.
A diferencia de los resortes de compresión o extensión, los resortes de torsión se miden y especifican por la salida de torsión, la dirección del viento, la configuración de las patas y la deflexión angular en lugar de simples cifras de longitud y carga. Esta distinción influye en todo, desde cómo se fabrican hasta cómo se prueban antes del envío. Debido a que la geometría de las patas y el cuerpo determina cómo interactúa el resorte con sus puntos de montaje, incluso pequeños cambios en el ángulo de las patas o en el diámetro del cuerpo pueden cambiar drásticamente el resultado funcional de un conjunto.
| Parámetro | Función | Rango típico |
|---|---|---|
| Diámetro del alambre | Establece la capacidad de torsión y la rigidez. | 0,2 mm a 12 mm |
| Diámetro del cuerpo | Controla la distancia de montaje y la longitud del arco. | 3 mm a 150 mm |
| ángulo de la pierna | Define la posición libre y el rango de recorrido. | 0 a 360 grados |
| Número de bobinas | Afecta la capacidad de deflexión total | 2 a 30 bobinas |
| Dirección del viento | Determina la dirección de rotación bajo carga. | Mano izquierda o mano derecha |
Cuando se tuerce un resorte de torsión, el propio alambre experimenta una tensión de flexión a lo largo de su longitud en lugar de la tensión de corte que normalmente se encuentra en los resortes de compresión o extensión. Esta acción de flexión es la razón por la que los resortes de torsión generalmente se enrollan con alambre redondo y se clasifican utilizando valores de torsión expresados en pulgadas-libras o newton-milímetros en lugar de libras de fuerza. La salida de par es aproximadamente proporcional al ángulo de giro, lo que significa que cuanto más se desvían las patas de su posición libre, mayor será el par de resistencia o impulso. Esta relación casi lineal es lo que permite a los ingenieros predecir cuánta fuerza ejercerá una bisagra de puerta, una palanca o un brazo de contrapeso en cualquier punto dado de su oscilación.
Los resortes de torsión aparecen en docenas de artículos domésticos cotidianos, a menudo sin que el usuario se dé cuenta del mecanismo. Los resortes de torsión para puertas de garaje siguen siendo la aplicación residencial más importante por volumen , montado en un eje encima de la abertura de la puerta y enrollado con un número específico de vueltas según el peso y la altura de la puerta. Una puerta de garaje residencial estándar de 7 pies generalmente requiere resortes apretados para soportar de 200 a 400 libras de peso de la puerta, y a menudo se usan dos resortes en tándem en puertas de dos autos para equilibrar la carga de manera uniforme a lo largo del eje.
El hilo conductor de estos artículos es el ciclo repetido bajo carga moderada, razón por la cual los resortes de torsión de uso doméstico generalmente están hechos de alambre musical o acero al carbono templado con aceite, materiales elegidos por su resistencia a la fatiga en lugar de su fuerza bruta.
En los vehículos, los resortes de torsión realizan un trabajo que a menudo es invisible para el conductor pero esencial para la calidad de conducción y la confiabilidad mecánica. Las barras de torsión, un pariente cercano de los resortes de torsión helicoidales, se han utilizado en sistemas de suspensión de vehículos desde mediados del siglo XX, y fabricantes como Chrysler han equipado suspensiones delanteras con barras de torsión en camiones durante décadas debido a su diseño compacto y características de marcha consistentes en comparación con las ballestas.
Más allá de la suspensión, los resortes de torsión cumplen otras funciones dentro de los sistemas mecánicos de un vehículo:
Los resortes de torsión de grado automotriz generalmente se someten a pruebas más rigurosas que los resortes industriales generales porque la falla en un vehículo en movimiento conlleva mayores consecuencias. Las pruebas de fatiga para resortes de torsión de automóviles suelen tener como objetivo entre 100.000 y 500.000 ciclos como mínimo. , dependiendo de la vida útil esperada de la pieza y de la exposición a temperaturas extremas debajo del capó o cerca de los componentes del freno.
Los entornos industriales empujan los resortes de torsión a un territorio de mayor torque y mayor número de ciclos que casi cualquier otra categoría de aplicación. Las líneas de fabricación, los equipos de embalaje y los sistemas de manipulación de materiales dependen de resortes de torsión para realizar acciones rotativas repetitivas y precisas que se realizan de forma continua en programas de producción de varios turnos.
| Aplicación industrial | Papel del resorte de torsión |
|---|---|
| Puertas desviadoras del transportador | Devuelve el brazo de la puerta a la posición de clasificación predeterminada |
| Disyuntores y aparamenta | Almacena energía para una rápida apertura de contactos durante condiciones de falla |
| Escotillas industriales de contrapeso | Compensa el peso de los paneles de acceso para una operación segura con una sola mano |
| Válvulas de mariposa para máquinas envasadoras | Proporciona fuerza de retorno para ciclos repetitivos de apertura y cierre. |
| Tensores para maquinaria agrícola | Mantiene la tensión de la correa o cadena bajo carga variable. |
Uno de los usos industriales más exigentes es en los mecanismos de disyuntores, donde un resorte de torsión debe liberar la energía almacenada en milisegundos para separar físicamente los contactos eléctricos durante un evento de sobrecorriente. Estos resortes están diseñados para una liberación de carga extremadamente rápida combinada con estabilidad de almacenamiento a largo plazo. , ya que un resorte rompedor puede permanecer completamente enrollado durante años antes de que sea necesario disparar, y aún debe funcionar con el par nominal completo en esa única actuación crítica.
Los fabricantes de instrumentos médicos y de precisión prefieren los resortes de torsión donde se cruzan una huella pequeña, una fuerza repetible y materiales biocompatibles. Las grapadoras quirúrgicas, las agujas de seguridad retráctiles, los mecanismos de pluma de insulina y las tijeras quirúrgicas utilizan resortes de torsión en miniatura, a menudo enrollados con alambre de acero inoxidable con diámetros inferiores a 0,5 mm.
Los requisitos de precisión en esta categoría difieren marcadamente de los del uso industrial general. Es posible que un resorte de torsión dentro de un instrumento quirúrgico deba aplicar un torque dentro de una banda de tolerancia de más o menos 2 por ciento, ya que una fuerza inconsistente podría afectar los resultados clínicos. Los fabricantes logran este nivel de consistencia mediante el bobinado controlado por computadora en un sistema dedicado. máquina de resorte de torsión , que puede mantener el ángulo del viento, el paso y la longitud de la pata dentro de una repetibilidad a nivel de micras en tiradas de producción de cientos de miles.
Más allá de las herramientas quirúrgicas, los resortes de torsión también aparecen en:
Los fabricantes de productos electrónicos de consumo integran resortes de torsión en conjuntos de bisagras, pestillos de puertas de baterías y mecanismos de plegado donde el resorte debe permanecer invisible para el usuario y al mismo tiempo ofrecer un movimiento táctil y controlado. Las bisagras de las computadoras portátiles, los mecanismos de los teléfonos plegables y los diseños de tabletas plegables dependen de resortes de torsión dimensionados para equilibrar el peso de la pantalla con una fuerza de apertura cómoda.
La relación par-peso en los resortes de bisagra electrónica es fundamental: muy poco torque y la pantalla de una computadora portátil se cierra por su propio peso; Demasiada torsión y los usuarios tienen dificultades para abrir el dispositivo con una mano. Los ingenieros suelen apuntar a un par de sujeción que mantenga la pantalla estable en cualquier ángulo entre 0 y 135 grados y al mismo tiempo permita el ajuste con un dedo.
Los electrodomésticos se basan en un conjunto paralelo de funciones de resortes de torsión:
El material del que está fabricado un resorte de torsión determina para qué categorías de aplicaciones puede servir de forma fiable. La selección del material incorrecto para el entorno operativo es una de las causas más comunes de falla prematura de los resortes en el uso en campo.
| Materiales | Aplicaciones más adecuadas | Limitación |
|---|---|---|
| Cable musical (acero con alto contenido de carbono) | Ferretería industrial y doméstica en general. | Mala resistencia a la corrosión sin recubrimiento. |
| Acero inoxidable (302/304/17-7) | Equipos médicos, de procesamiento de alimentos y marinos. | Menor resistencia a la fatiga que el acero al carbono. |
| Silicio cromado | Usos automotrices de alto estrés y cargas de choque | Mayor costo de material y procesamiento. |
| Bronce fosforado | Contactos eléctricos, circuitos con baja pérdida de conductividad. | Menor resistencia mecánica en general |
| Inconel y aleaciones de alta temperatura. | Aeroespacial, sistemas de escape, equipos de hornos. | Costo por unidad significativamente mayor |
El revestimiento y el tratamiento de superficies también influyen en la adaptación a la aplicación. Los resortes que funcionan en ambientes exteriores o húmedos, como resortes de puertas de garaje o equipos agrícolas, generalmente reciben acabados enchapados en zinc, en polvo o por inmersión en aceite. para prolongar la vida útil, mientras que los resortes en contextos médicos o de salas blancas suelen utilizar acero inoxidable pasivado para evitar el desprendimiento de partículas.
La forma en que se produce un resorte de torsión afecta directamente a qué aplicaciones puede servir de manera confiable a escala. Dos amplios enfoques de fabricación dominan la industria: producción manual o configurada manualmente para trabajos de bajo volumen o prototipos, y producción impulsada por CNC utilizando una máquina de resorte de torsión dedicada para fabricación de alto volumen y tolerancias estrictas.

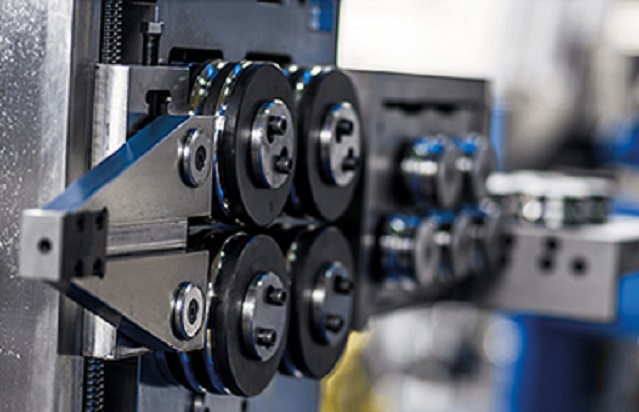

Un moderno máquina de resorte de torsión utiliza alimentación de alambre servocontrolada, mandriles giratorios y herramientas programables para formar patas para producir resortes con paso, diámetro del cuerpo y ángulo de pata consistentes en tiradas que pueden exceder las 100 000 unidades sin intervención manual. Este nivel de repetibilidad es lo que hace que los resortes de torsión sean viables en aplicaciones críticas para la seguridad, como retractores de cinturones de seguridad de automóviles o mecanismos de disyuntores, donde incluso una desviación de 1 grado en el ángulo de la pierna podría cambiar el punto de activación funcional del conjunto.
Las ventajas clave que aporta una máquina de resorte de torsión CNC a la fabricación de aplicaciones críticas incluyen:
Para aplicaciones de menor volumen o altamente personalizadas, como un proyecto de restauración único o una modernización de una máquina especializada, el bobinado manual en una máquina de resorte de torsión montada en un banco más simple sigue siendo común porque los costos de cambio de herramientas para equipos CNC no se justifican por lotes pequeños.
Diferentes aplicaciones exponen los resortes de torsión a diferentes mecanismos de falla dominantes, y comprender qué riesgo se aplica a un caso de uso determinado ayuda tanto en el diseño como en la planificación del mantenimiento.
| Modo de falla | Contexto de aplicación típico | Causa primaria |
|---|---|---|
| Agrietamiento por fatiga | Bisagras de alto ciclo, puertas de garaje. | Esfuerzo de flexión repetido más allá del límite de resistencia |
| picaduras de corrosión | Equipos exteriores y agrícolas. | Exposición a la humedad sin recubrimiento adecuado |
| conjunto permanente | Almacenamiento cargado a largo plazo, aparamenta | Deflexión sostenida más allá del límite elástico |
| deformación de la pierna | Mecanismos con carga fuera del eje. | La carga lateral no se tiene en cuenta en el diseño de montaje |
| Ablandamiento térmico | Sistemas de escape, equipos de calefacción. | Temperatura de funcionamiento que excede la clasificación del material |
El fraguado permanente es uno de los modos de falla más incomprendidos en aplicaciones de resortes de torsión. Ocurre cuando un resorte se mantiene en o cerca de su deflexión nominal máxima durante períodos prolongados, lo que hace que el cable pierda su capacidad de regresar completamente a la posición libre. Esta es una preocupación particular en los mecanismos de aparamenta y disyuntores, donde un resorte puede permanecer completamente enrollado durante años esperando un solo evento de disparo, razón por la cual estas aplicaciones generalmente especifican resortes reducidos para operar muy por debajo de su par máximo teórico.
La elección de un resorte de torsión apropiado comienza con la definición del requisito funcional en términos mecánicos en lugar de partir de un número de pieza del catálogo. La siguiente secuencia refleja cómo los ingenieros de aplicaciones suelen abordar la selección de resortes:
Muchas fallas en la aplicación se remontan a omitir el paso uno y seleccionar un resorte basándose únicamente en el tamaño del cuerpo. Dos resortes de torsión con diámetro de cuerpo y tamaño de alambre idénticos pueden generar salidas de torque muy diferentes según el número de bobinas y el material. , por lo que la selección primero en el torque produce consistentemente mejores resultados que la selección primero en la dimensión.
Se están expandiendo varios cambios en la fabricación y el diseño de productos donde se aplican resortes de torsión. Las iniciativas de aligeramiento en el diseño automotriz y aeroespacial han empujado a los ingenieros hacia aleaciones de mayor resistencia que permiten que resortes de torsión más pequeños y livianos entreguen el mismo torque que antes requería componentes más grandes, reduciendo tanto el uso de material como el peso del ensamblaje.
En la electrónica de consumo, el aumento de los dispositivos de visualización plegables y flexibles ha creado una demanda de resortes de torsión con una consistencia angular extremadamente ajustada a lo largo de millones de ciclos de apertura y cierre, ya que la resistencia desigual de las bisagras es inmediatamente perceptible para los usuarios y afecta la calidad percibida del producto. Esto ha empujado a los fabricantes hacia plataformas de máquinas con resortes de torsión de mayor precisión, capaces de mantener tolerancias de ángulo de las patas más estrictas que las que jamás lograron los equipos de bobinado mecánico más antiguos.
La infraestructura de energía renovable representa otra área de aplicación en crecimiento, con resortes de torsión utilizados en mecanismos de seguimiento de paneles solares y sistemas de asistencia de control de paso de turbinas eólicas, donde es esencial una fuerza de rotación confiable durante una vida útil en exteriores de 15 a 25 años.
Un resorte de torsión suele ser un componente de alambre enrollado con patas formadas que se acoplan a puntos de montaje específicos, mientras que una barra de torsión suele ser una varilla sólida recta o ligeramente formada que se tuerce a lo largo de su longitud y se usa con mayor frecuencia en sistemas de suspensión de vehículos. Ambos almacenan energía mediante torsión, pero su geometría y capacidad de carga típica difieren sustancialmente.
La vida útil depende en gran medida de la aplicación y el material. Un resorte de torsión para puerta de garaje bien especificado suele durar 7 a 12 años bajo uso residencial típico , lo que equivale aproximadamente a 10 000 ciclos de apertura y cierre, mientras que los resortes de torsión para dispositivos médicos de precisión suelen tener una capacidad nominal de varios cientos de miles de ciclos debido a su carga más ligera y su menor rango de deflexión por uso.
Generalmente no, porque el método de aplicación de la carga es fundamentalmente diferente. Los resortes de torsión están diseñados para cargas rotacionales en sus patas, mientras que los resortes de extensión y compresión están diseñados para tirar o empujar axialmente. La sustitución de un tipo por otro suele requerir un rediseño completo del mecanismo en lugar de un simple cambio de piezas.
La pérdida de tensión suele ser el resultado de operar el resorte cerca o más allá de su límite elástico durante períodos prolongados, una condición conocida como fraguado permanente, o de la fatiga cíclica que cambia gradualmente la microestructura del alambre después de repetidos esfuerzos de flexión. La corrosión también puede reducir el diámetro efectivo del alambre con el tiempo, reduciendo la salida de torque incluso si el resorte no ha sido sobrecargado.
La dirección del viento determina de qué manera el resorte resiste o impulsa la rotación. Un resorte enrollado a la izquierda resiste la rotación en el sentido de las agujas del reloj cuando se ve desde un extremo específico, mientras que un resorte enrollado a la derecha resiste la rotación en sentido antihorario. Es esencial hacer coincidir la dirección del viento con el movimiento previsto del mecanismo, ya que instalar la dirección del viento incorrecta hará que el resorte se desenrolle más en lugar de generar resistencia.
El hardware de construcción, la fabricación de automóviles y la producción de electrodomésticos representan los mayores volúmenes de producción, impulsados en gran medida por los sistemas de puertas de garaje, los mecanismos interiores de los vehículos y las bisagras de los electrodomésticos. Los sectores de dispositivos médicos y aeroespacial utilizan volúmenes unitarios mucho más bajos, pero normalmente exigen tolerancias más estrictas y precios por unidad más altos.
El par generalmente se calcula utilizando el diámetro del alambre, el módulo de elasticidad del material, el diámetro medio de la bobina y el número de bobinas activas, combinados con la deflexión angular deseada. Los ingenieros generalmente validan los valores de torque calculados comparándolos con pruebas de prototipos físicos antes de finalizar una especificación de producción, ya que las tolerancias de fricción y montaje del mundo real pueden variar ligeramente el rendimiento real con respecto a los valores teóricos.
