¿Qué es una máquina de resortes CNC?

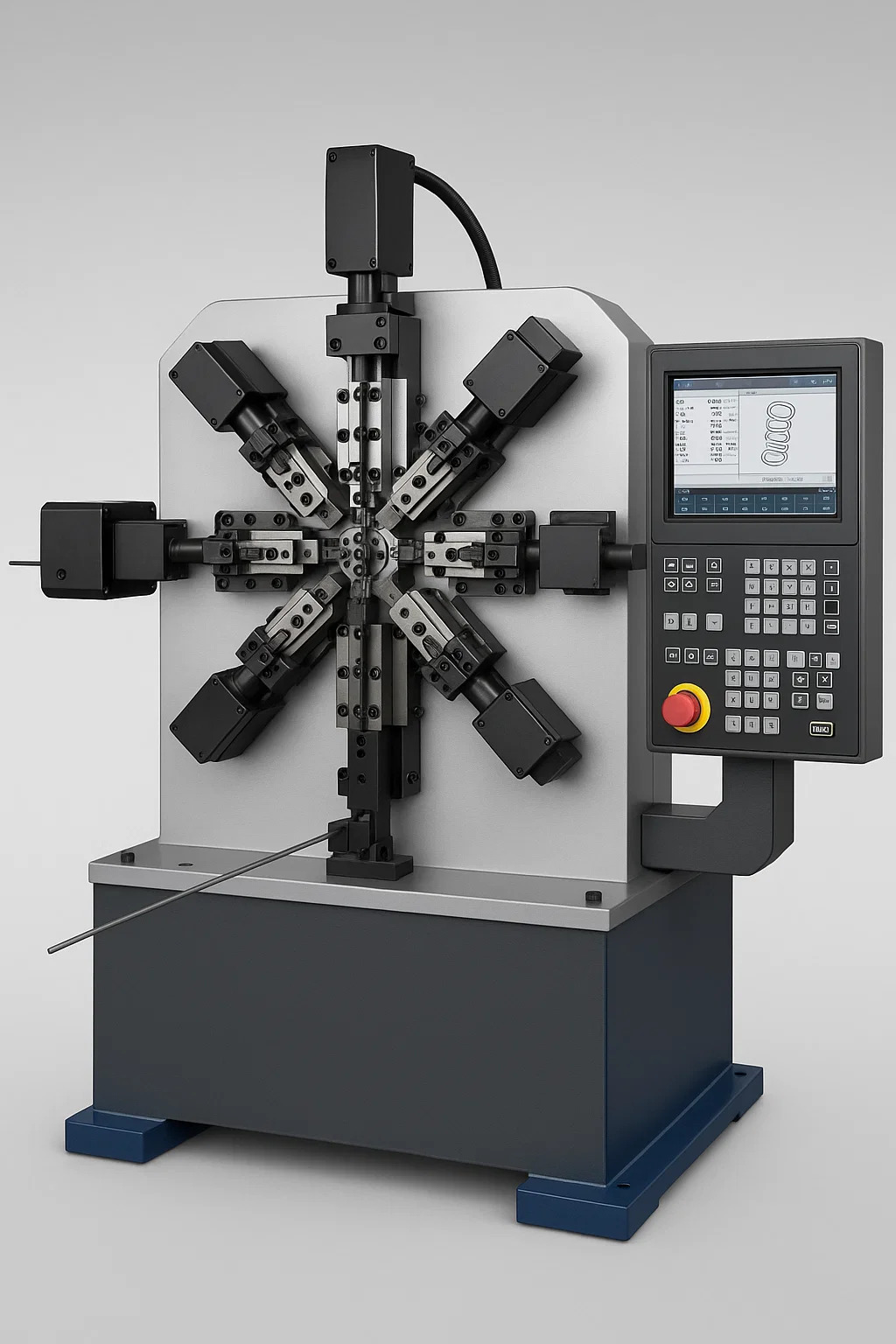

un Máquina de resorte CNC es un dispositivo industrial controlado por computadora diseñado para la fabricación automatizada de precisión de resortes y formas de alambre. Así es como funciona y sus características clave:

●Núcleo de control numérico por computadora (CNC):

•A diferencia de las máquinas de resorte mecánico impulsadas por levas y engranajes físicos, una máquina CNC depende completamente de un controlador informático dedicado.
•Este controlador ejecuta instrucciones programadas para comandar todos los movimientos y acciones de la máquina con alta precisión.

●Accionamiento de servomotor de ejes múltiples:

•Las funciones críticas de la máquina están impulsadas por servomotores individuales, cada uno de los cuales controla un eje de movimiento específico.

●Los ejes clave normalmente incluyen:

•Alimentación de alambre: Empuja con precisión longitudes medidas de alambre hacia el área de formación.
•Herramientas de conformado (múltiples ejes): controla el movimiento de varias herramientas de doblado (correderas, dedos) alrededor del punto de conformado central.
•Herramienta de corte: acciona la cuchilla que corta la pieza terminada del alambre.
•Ejes opcionales: pueden incluir herramientas para control de paso de bobinado, doblado auxiliar o conformado de extremos (por ejemplo, aplanamiento).

●Programación y configuración digitales:

•La producción está guiada por un programa digital creado fuera de línea o directamente en el panel de control de la máquina.
•Los operadores ingresan las especificaciones de forma del resorte/alambre (diámetro del alambre, dimensiones exteriores, número de bobinas, ángulos de curvatura, formas de los extremos, etc.) en un software CAD/CAM especializado incluido con la máquina.
•El software convierte estas especificaciones en código de máquina (como código G) que el controlador entiende.

●La configuración física implica principalmente:

•Cargar la bobina de alambre correcta.
•Instalar las herramientas de conformado requeridas (dedos para doblar, mandriles, cuchilla de corte) en sus postes servoaccionados designados.
•Introducir el programa en el controlador.

●Ciclo de conformado de precisión automatizado:

•Alimentación de alambre: Los rodillos de alimentación servoaccionados empujan una longitud precisa de alambre enderezado hacia la zona de formación.
•Movimiento coordinado de la herramienta: Basado en el programa, el controlador activa los servomotores para cada eje de la herramienta de conformado de forma independiente y simultánea. •Las herramientas se mueven en trayectorias complejas (deslizamiento, rotación, presión) para doblar el alambre alrededor de los mandriles o uno contra el otro.
•Doblado progresivo: múltiples dobleces, bobinas, bucles o formas 3D complejas se forman progresivamente dentro de un solo ciclo a medida que se mueven las alimentaciones de alambre y las herramientas.
•Corte: Una vez formada la forma final, la herramienta de corte servoaccionada corta limpiamente la pieza terminada del cable de arrastre.
•Expulsión y repetición: la pieza terminada cae o es expulsada, todas las herramientas se retraen y el ciclo se repite inmediatamente a alta velocidad.

●Ventajas principales:

•Cambios rápidos: Cambiar entre diferentes diseños de resortes toma minutos (cargar un nuevo programa, posiblemente cambiar herramientas) en lugar de horas/días necesarios para los ajustes mecánicos de las levas.
•Geometrías complejas: Capaz de producir resortes y formas de alambre muy complejas con múltiples curvaturas, pasos de bobina variados, formas finales complejas y verdaderas formas 3D que son imposibles en máquinas mecánicas.
•Alta precisión y consistencia: el servocontrol y la programación digital garantizan una repetibilidad a nivel de micras para cada pieza.
•Flexibilidad: Ideal para creación de prototipos, lotes pequeños, producción variada y piezas únicas complejas.
•Reducción de la dependencia de la experiencia: Menos dependencia de "mecánicos de configuración" altamente calificados en comparación con el ajuste de máquinas de levas mecánicas; Más énfasis en las habilidades de programación.

●Salida típica:

Todos los tipos de resortes estándar (compresión, extensión, torsión).
Resortes especiales complejos (por ejemplo, resortes miniaturizados, de doble torsión, cónicos, en forma de barril).
Formas de alambre sofisticadas (clips, soportes, conectores, marcos, componentes médicos, contactos electrónicos) que requieren múltiples curvaturas precisas en diferentes planos.
