¿Qué es una máquina formadora de resortes? ¿Cuál es su principio de funcionamiento?

Definición y propósito de una máquina formadora de resortes

un máquina formadora de resortes es un dispositivo industrial especializado CNC (control numérico por computadora) diseñado para doblar, enrollar y dar forma a cables metálicos en geometrías complejas 2D o 3D. A diferencia de las máquinas enrolladoras básicas que producen principalmente resortes cilíndricos estándar, una máquina formadora de resortes utiliza múltiples ejes independientes (a menudo van de 3 a 12 o más) para crear formas intrincadas de cables, resortes de torsión y contactos de batería con extrema precisión.

El objetivo principal de esta máquina es automatizar la producción de componentes basados en alambre, asegurando que cada unidad producida sea idéntica dentro de tolerancias tan estrictas como sea posible. /-0,01 mm . Esto lo convierte en una herramienta esencial en sectores de fabricación de gran volumen, como la industria automotriz y de dispositivos médicos.

El principio básico de funcionamiento del conformado por resorte

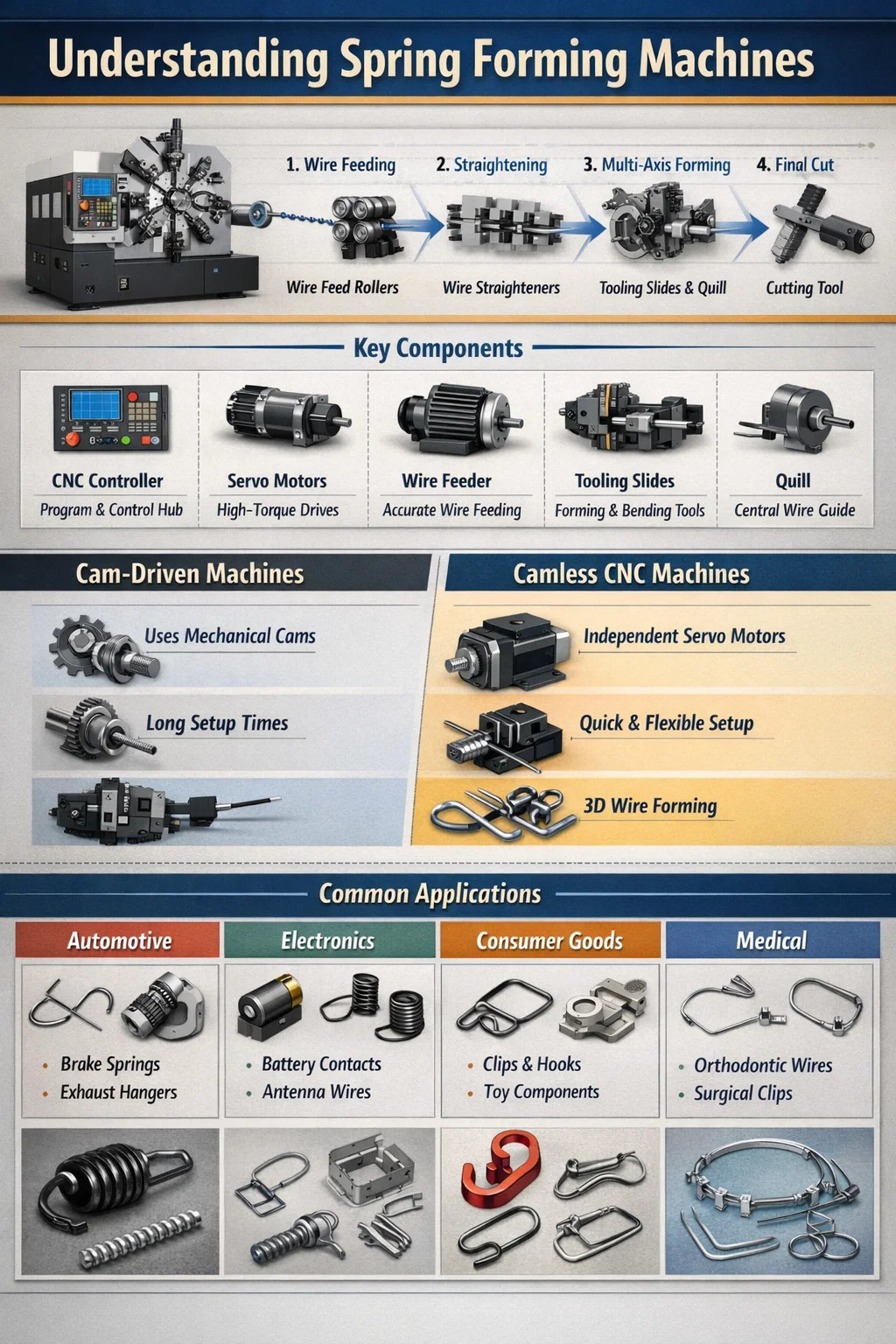

El principio de funcionamiento fundamental de una máquina formadora de resortes se basa en la movimiento sincronizado de un sistema de alimentación de alambre y una serie de correderas de herramientas. El proceso sigue una secuencia lógica controlada por una computadora central:

1. Alimentación de alambre: un set of motorized rollers pulls metal wire from a decoiler. The CNC system controls the exact length of wire pushed into the forming area.
2. Alisado: Antes de llegar a las herramientas, el cable pasa por una serie de rodillos horizontales y verticales para eliminar cualquier "memoria de bobina" o curvatura, asegurando que el cable esté perfectamente recto.
3. Conformado multieje: uns the wire emerges from a central quill, various "slides" or tool holders move inward. Each slide can be equipped with different tools (bending, coiling, or looping pins) that strike or press the wire at specific angles.
4. Corte final: Una vez que se logra la forma compleja, una herramienta de corte dedicada corta el alambre para completar la pieza.

Componentees clave y sus funciones

Para lograr una producción de alta velocidad, a veces superando 100 piezas por minuto —varios componentes internos deben funcionar en perfecta armonía.

undvanced Capabilities: Camless vs. Cam-Driven Machines

Comprender la diferencia en cómo funcionan estas máquinas es vital para seleccionar el equipo adecuado para necesidades de fabricación específicas.

Máquinas accionadas por levas

Las máquinas tradicionales utilizan un árbol de levas central para impulsar todos los movimientos. Si bien son confiables para resortes simples, requieren importante tiempo de configuración manual (a menudo de 2 a 4 horas) para cambiar una leva mecánica cada vez que se introduce un nuevo diseño de pieza.

Máquinas CNC sin levas

moderno máquinas formadoras de resortes sin levas Utilice servomotores independientes para cada portaherramientas. Esto permite ajustes instantáneos a través de software. Los beneficios clave incluyen:

• Tiempos de configuración más rápidos, a menudo reducidos por 50% a 70% .
• La capacidad de mover herramientas en trayectorias no lineales para formas complejas de cables en 3D.
• Sincronización con sistemas de alambre giratorio, lo que permite que el alambre gire 360 ​​grados durante el proceso de formado.

Ejemplos prácticos y aplicaciones

un spring forming machine is versatile enough to handle materials ranging from 0,1 mm a 8,0 mm de diámetro, incluidos acero inoxidable, acero al carbono y aleaciones de cobre.

Piezas producidas comúnmente:

• unutomotive: Resortes de freno, soportes para tubos de escape y cables del marco del asiento.
• Electrónica: Contactos de batería, cables de antena y microinterruptores.
• Bienes de consumo: Ganchos especializados, clips para utensilios de cocina y componentes de juguetes complejos.
• Médico: Alambres de ortodoncia y componentes de herramientas quirúrgicas de precisión.
